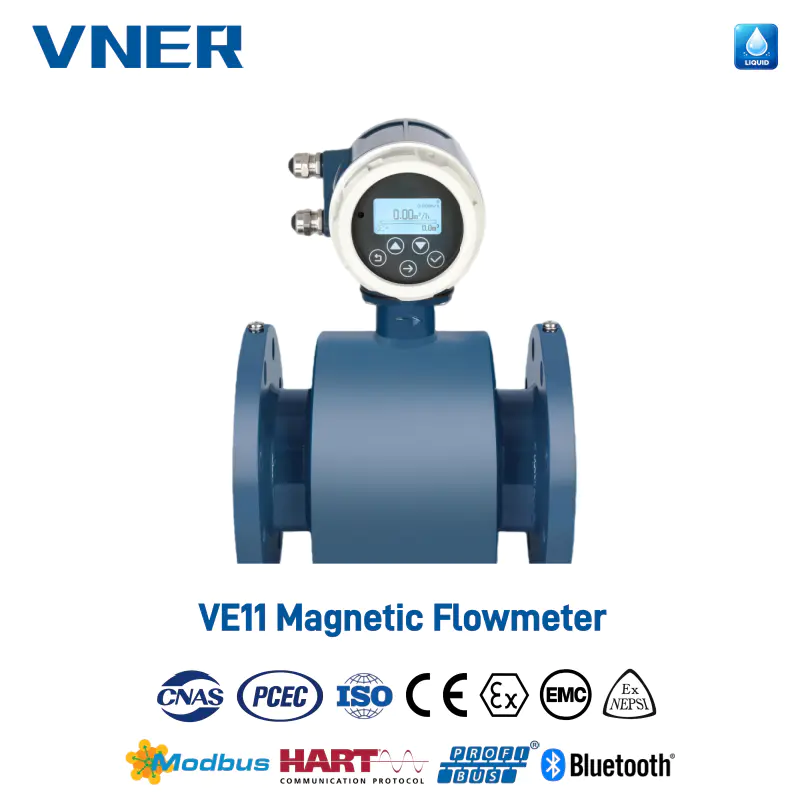

VE elektromagnetisk flödesmätare Tillverkare

Den elektromagnetiska flödesmätaren fungerar baserat på Faradays induktionslag, som säger att en elektromotorisk kraft (EMF) induceras i en ledare när den rör sig genom ett magnetfält. Denna mätprincip kan tillämpas på ledande vätskor. När en sådan vätska strömmar genom ett rör vinkelrätt mot ett magnetfälts riktning genereras en inducerad EMF i vätskan. Denna inducerade EMF kan mätas med hjälp av två symmetriskt placerade elektroder.

Signalspänningen Ue är direkt proportionell mot den magnetiska flödestätheten B, avståndet mellan elektroderna D, och medelhastigheten för vätskan V. Eftersom den magnetiska flödestätheten B och avståndet mellan elektroderna D är konstanta, är signalspänningen Ue direkt proportionell mot medelflödeshastigheten V.
Ekvationen som används för att beräkna den volymetriska flödeshastigheten indikerar att signalspänningen Ue är linjärt proportionell mot den volymetriska flödeshastigheten.
Den inducerade signalspänningen omvandlas till skalade, analoga såväl som digitala utsignaler i omvandlaren.

• Inga rörliga delar eller obstruktiva komponenter inuti rörledningen, vilket resulterar i nästan inga ytterligare tryckförluster under mätningen.
• Mätresultaten är nästan oberoende av vätskans tryck, temperatur, densitet och viskositet.
• Lämplig för att mäta flödet av olika ledande vätskor, såsom vatten, avloppsvatten, drycker, kemiska råvaror, trögflytande vätskor, massa, lera, slurry, etc.
• Använder SMD-komponenter och SMT-teknik för hög kretspålitlighet och låg strömförbrukning.
• Inbyggd mikroprocessor för snabb beräkning och programmerbar lågfrekvent rektangulär vågexcitation, förbättrar stabiliteten i flödesmätningar.

• Nominell storlek: DN (3-3000 mm)
• Uppmätt medium: ledande vätskor, slurry och slipmedel
• Processtemperatur: -20~±180°C
• Nominellt tryck: Standard Nominellt tryck:
  >DN100- 1,6 MPa
• Flödesmätnoggrannhet: ±0,2 %, ±0,3 %, ±0,5 %
• Repeterbarhet: s 0,1 %
• Utgång: (4~20)mA, HART, Modbus RS485, Puls, Valfritt
