VNFT ultraljudsflödesmätare Tillverkare

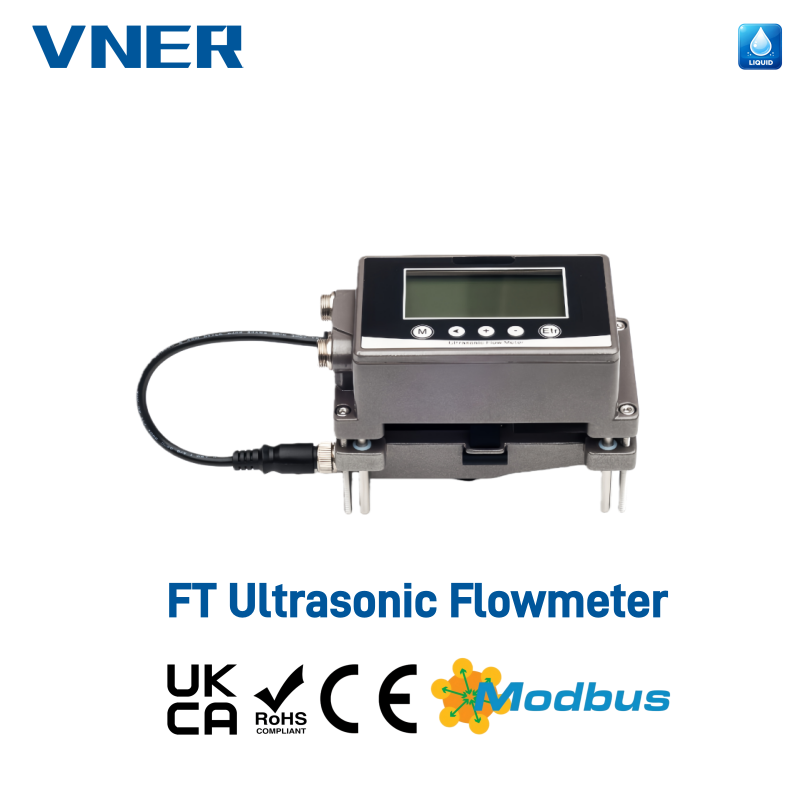

VNFT211 Clamp-On ultraljudsflödesmätare

Lösning med liten rörstorlek (DN15–DN65)

Arbetsprincip

VNFT211 ultraljudsflödesmätare fungerar baserat på principen för ultraljudsmätning av transittid . Två externa klämmande ultraljudsgivare är monterade på rörets yttre yta. Genom att sända och ta emot ultraljudssignaler uppströms och nedströms genom rörväggen och vätskemediet, beräknar instrumentet tidsskillnaden som orsakas av vätskeflödeshastigheten.
Denna tidsskillnad är direkt proportionell mot flödeshastigheten, vilket möjliggör noggrann flödesmätning utan direkt kontakt med processmediet .

Som en icke-påträngande mätlösning eliminerar VNFT211 tryckförlust, undviker kontamineringsrisker och säkerställer oavbruten systemdrift.

Icke-påträngoche Clamp-On Design

• Extern klämmontering utan att kapa rör eller stoppa processen

• Ingen kontakt med flytande medium, vilket eliminerar tryckförlust och kontamineringsrisk

• Idealisk för eftermonteringsprojekt och kontinuerliga driftsystem

Snabb och användarvänlig installation

• Installation och driftsättning kan slutföras inom några minuter

• Inga specialverktyg eller rörledningsmodifiering krävs

• Reducerar avsevärt arbetskostnad och stilleståndstid

Flexibel konfiguration och bred kompatibilitet

• Ett universellt sensorset stödjer alla rörstorlekar inom mätområdet

• Kompatibel med metallrör and styva plaströr (PVC, PP, PVDF)

• Lämplig för DN15–DN65 rörledningar

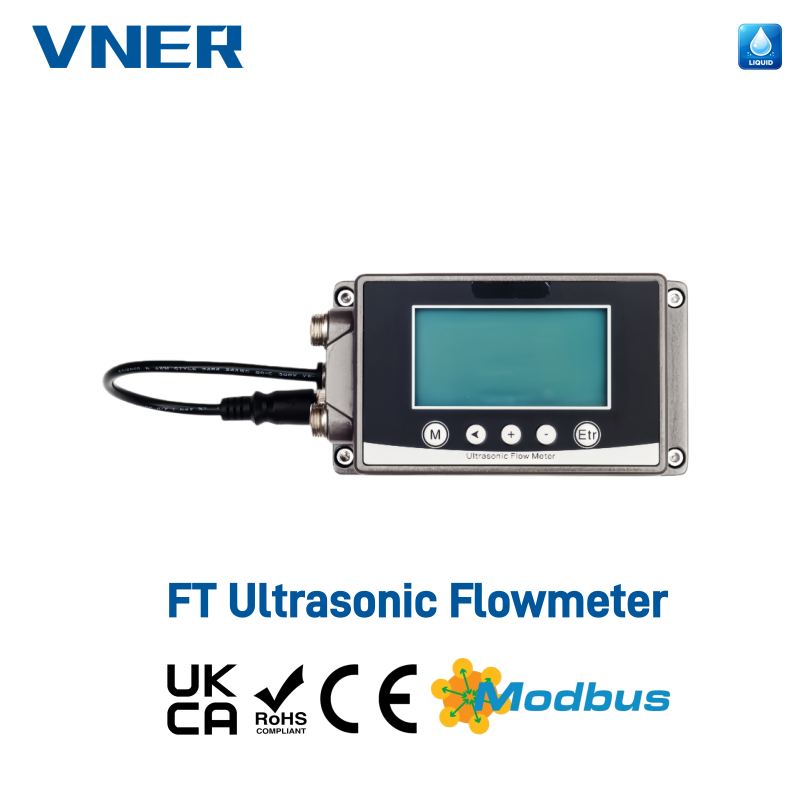

Tydlig och informativ display

• 256 × 128 högupplöst LCD

• Visar flödeshastighet, ackumulerat flöde, statusinformation och larm

• Flödesavläsningar kan övervakas direkt på plats

Energimätningsförmåga (valfritt)

• Kan konfigureras som en ultraljudsmätare för kylning/värmeenergi (BTU-mätare)

• Stöder övervakning och hantering av energiförbrukning

• Lämplig för HVAC, kylt vatten och värmeapplikationer

Industriell kommunikation och produktion

• Standard 4–20 mA analog utgång

• Modbus RS485 kommunikation för integration med PLC- och DCS-system

• Valfri pulsutgång (OCT) och relälarmutgång

• Möjliggör fjärrövervakning, datainsamling och effektivitetsanalys

Pålitlig industriell prestanda

• Fabriksavstängning för låg hastighet vid 0,08 m/s för att undvika falska avläsningar

• Snabb svarstid justerbar från 0,5 till 60 sekunder

• Långtidslagring av data med EEPROM backup (över 10 år)

• Designad för stabil drift i tuffa industriella miljöer

Typiska applikationer

• Vattenförsörjning och distributionssystem

• VVS kylt vatten och värmekretsar

• Uppföljning av energiförbrukning

• Industriell processvattenmätning

• Ombyggnadsprojekt med begränsat installationsutrymme
