VNFT Clamp-On ultraljudsflödesmätare

VNFT211 Clamp-On Ultrasonic Flow Meter Small Pipe Size Solution (DN15–DN65)

Ultraljudsflödesmätaren VNFT211 fungerar baserat på ultraljudsmätningsprincipen för transittid. Två externa klämmande ultraljudsgivare är monterade på rörets yttre yta. Genom att sända och ta emot ultraljudssignaler uppströms och nedströms genom rörväggen och vätskemediet, beräknar instrumentet tidsskillnaden som orsakas av vätskeflödeshastigheten.

Denna tidsskillnad är direkt proportionell mot flödeshastigheten, vilket möjliggör noggrann flödesmätning utan direkt kontakt med processmediet.

Som en icke-påträngande mätlösning eliminerar VNFT211 tryckförlust, undviker kontamineringsrisker och säkerställer oavbruten systemdrift.

Icke-påträngande kläm-på-design

• Extern klämmontering utan att kapa rör eller stoppa processen
• Ingen kontakt med flytande medium, vilket eliminerar tryckförlust och kontamineringsrisk
• Idealisk för eftermonteringsprojekt och kontinuerliga driftsystem

Snabb och användarvänlig installation

• Installation och driftsättning kan slutföras inom några minuter
• Inga specialverktyg eller rörledningsmodifiering krävs
• Reducerar avsevärt arbetskostnad och stilleståndstid

Flexibel konfiguration och bred kompatibilitet

• Ett universellt sensorset stödjer alla rörstorlekar inom mätområdet
• Kompatibel med metallrör och styva plaströr (PVC, PP, PVDF)
• Lämplig för DN15–DN65 rörledningar

Tydlig och informativ display

• 256 × 128 högupplöst LCD
• Visar flödeshastighet, ackumulerat flöde, statusinformation och larm
• Flödesavläsningar kan övervakas direkt på plats

Energimätningsförmåga (valfritt)

• Kan konfigureras som en ultraljudsmätare för kylning/värmeenergi (BTU-mätare)
• Stöder övervakning och hantering av energiförbrukning
• Lämplig för HVAC, kylt vatten och värmeapplikationer

Industriell kommunikation och produktion

• Standard 4–20 mA analog utgång
• Modbus RS485-kommunikation för integration med PLC- och DCS-system
• Valfri pulsutgång (OCT) och relälarmutgång
• Möjliggör fjärrövervakning, datainsamling och effektivitetsanalys

Pålitlig industriell prestanda

• Fabriksavstängning för låg hastighet vid 0,08 m/s för att undvika falska avläsningar
• Snabb svarstid justerbar från 0,5 till 60 sekunder
• Långtidslagring av data med EEPROM backup (över 10 år)
• Designad för stabil drift i tuffa industriella miljöer

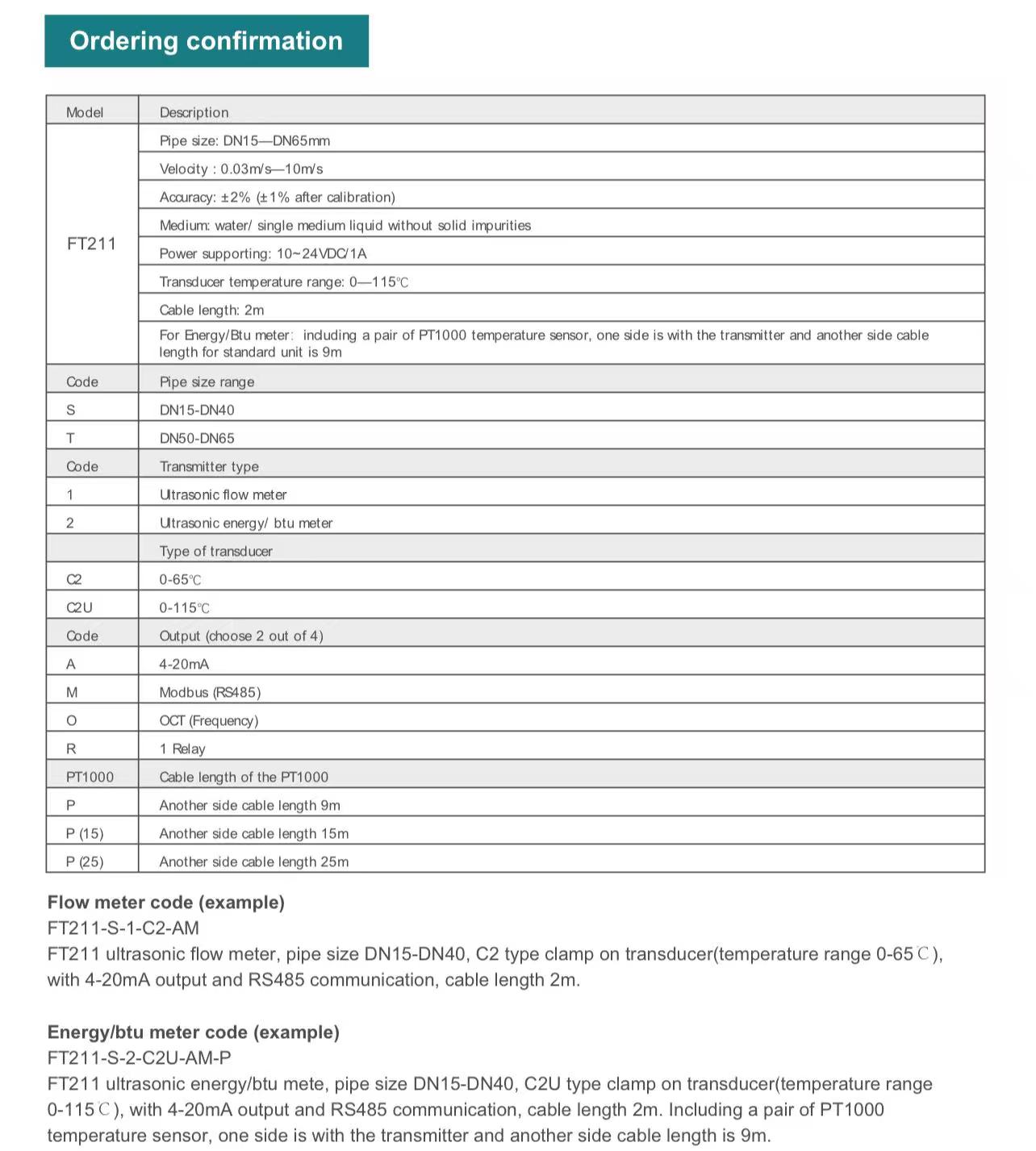

Rörstorleksintervall : DN15 – DN65

Rörmaterial : Metallrör / Stela plaströr (PVC, PP, PVDF)

Vätsketyp : Vatten och andra enfasiga vätskor (inga fasta partiklar eller föroreningar)

Temperatur Område: 0 till 115 °C (ingen ytfrysning)

Noggrannhet : ±2% (±1% efter kalibrering)

Svarstid : 0,5 – 60 s (justerbar)

Display : 256 × 128 LCD

Strömförsörjning : 10–24 VDC, Strömförbrukning < 3 W

Output och kommunikation:

• 4–20 mA
• Modbus RS485
• Tillval: Pulsutgång (OCT), relälarm

Skydd och pålitlighet

• Kapsling: IP65
• Kraftomvänd anslutningsskydd
• Överspännings- och kortslutningsskydd
• Vibrationsmotstånd: 10–55 Hz, 1,5 mm
• Stötmotstånd: 100 m/s², 16 ms

Miljöförhållanden

• Omgivningstemperatur: –10 till 60 °C
• Relativ luftfuktighet: 35–85 % RH (icke-kondenserande)
• Material i hölje: aluminium och plast av industrikvalitet

• Vattenförsörjning och distributionssystem
• VVS kylt vatten och värmekretsar
• Uppföljning av energiförbrukning
• Industriell processvattenmätning
• Ombyggnadsprojekt med begränsat installationsutrymme

Eftermontera flödesmätning i befintliga rörledningar

VNFT211 är idealisk för flödesmätningsuppgraderingar i befintliga system där rörledningsändringar inte är tillåtna eller stilleståndstiden måste minimeras.
Dess klämkonstruktion möjliggör snabb installation utan att kapa rör eller avbryta driften, vilket gör den lämplig för:

• Industriella processvattenledningar
• Bruks- och byggnadsvattensystem
• Tillfällig flödesverifiering och effektivitetsrevisioner

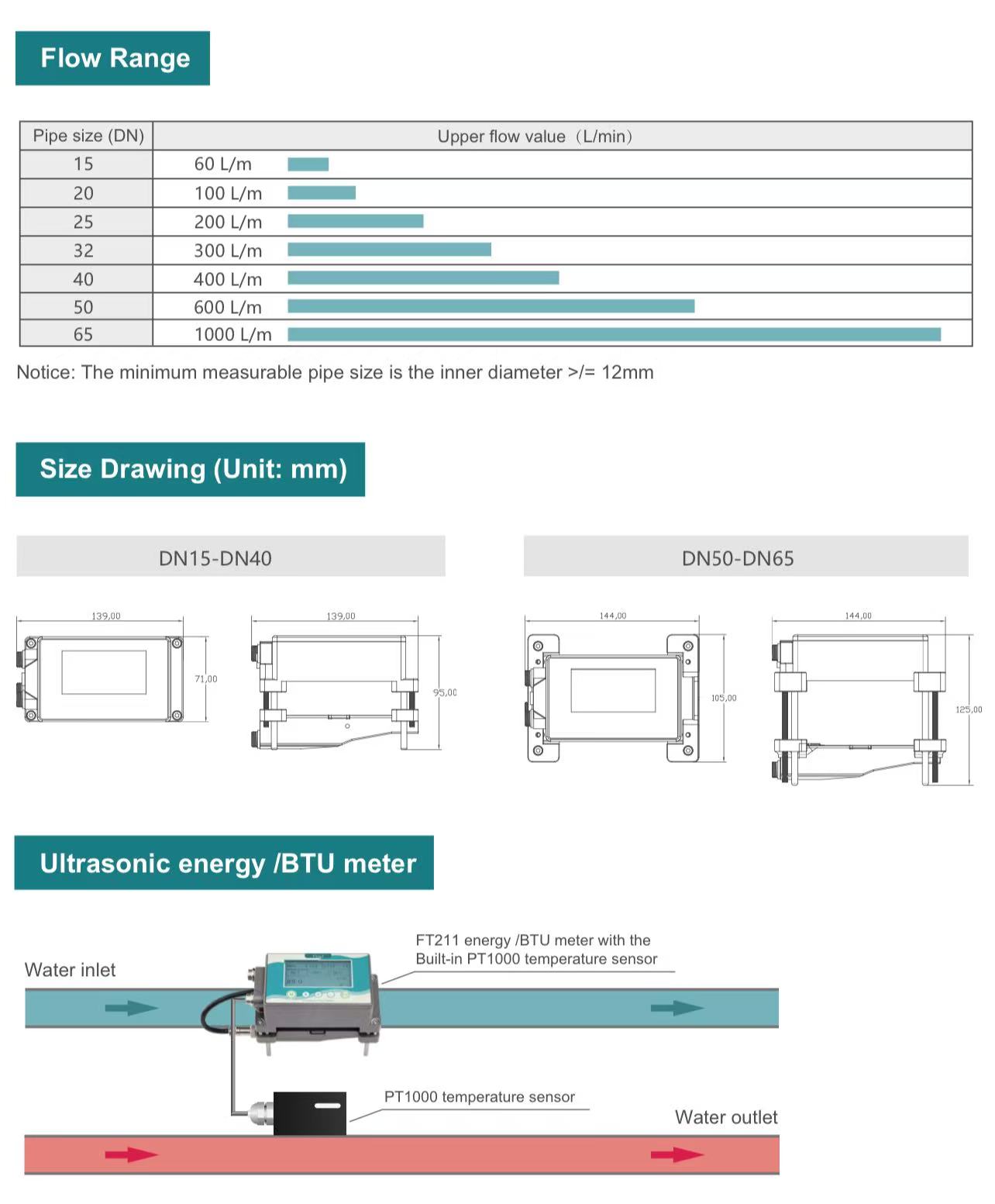

HVAC Kyla & Värme Energiövervakning

När den är konfigurerad som en ultraljudsenergimätare (BTU) kan VNFT211 användas i kylt vatten och värmesystem för att övervaka värmeenergiförbrukningen.

Typiska tillämpningar inkluderar:

• Övervakning av kylaggregatets inlopp och utloppsflöde
• Värme och kyla energidistributionssystem
• Energieffektiviseringsanalys och kostnadsfördelning

Rörflödesmätning med liten diameter (DN15–DN65)

VNFT211 är utformad speciellt för små rörstorlekar och levererar tillförlitlig mätprestanda i kompakta rörledningsnätverk som:

• Utrustning med sladdar och paketerade system
• Laboratorie- och pilotinstallationer
• Byggtjänster och allmännyttiga branscher

Vattenförsörjning och distributionssystem

VNFT211 ger stabil flödesövervakning för applikationer med rent vatten utan tryckförlust, vilket stöder:

• Vattenförsörjningsbalansering
• Läckagedetektering och onormal flödesanalys
• Systemoptimering och operativ effektivitetsförbättring

Tillfällig mätning och diagnostisk testning

På grund av sin snabba installation och portabilitet är VNFT211 väl lämpad för kortsiktiga mätuppgifter, inklusive:

• Driftsättning och systemvalidering
• Jämförande testning mellan flödesmätare
• Felsökning av flödesavvikelser utan permanent installation

Automation och styrsystemintegration

Med standard 4–20 mA-utgång och Modbus RS485-kommunikation kan VNFT211 sömlöst integreras i automationssystem för:

• PLC och DCS flödesdatainsamling
• Central kontrollrumsövervakning
• Dataloggning, rapportering och processoptimering
