Val av elektromagnetisk flödesmätare: En fältbeprövad guide (foder, elektroder, konduktivitet)

Vem är detta till för

Anläggningsingenjörer, processdesigners, underhållsteam och tekniska köpare som behöver ett snabbt och pålitligt sätt att specificera rätt magmeter för verkliga förhållochen.

1) Vad en Magmeter är (och inte är)

Elektromagnetiska flödesmätare mäta ledande vätskeller med inget strypelement and inga rörliga delar . De utmärker sig inom slipande och frätande tjänster och dominerar kommunalt vatten och avloppsvatten, kemikalieöverföring, gruvslam och hygieniska processer (mat och dryck, läkemedel).

• Styrkor: försumbar tryckförlust, brett DN-område, stabil noggrannhet, utmärkta kemikalie-/nötningsalternativ.
• Gränser: kräver minimal konduktivitet; inte för kolväten/ultrarent vatten om inte konstruktioner med låg ledningsförmåga används.

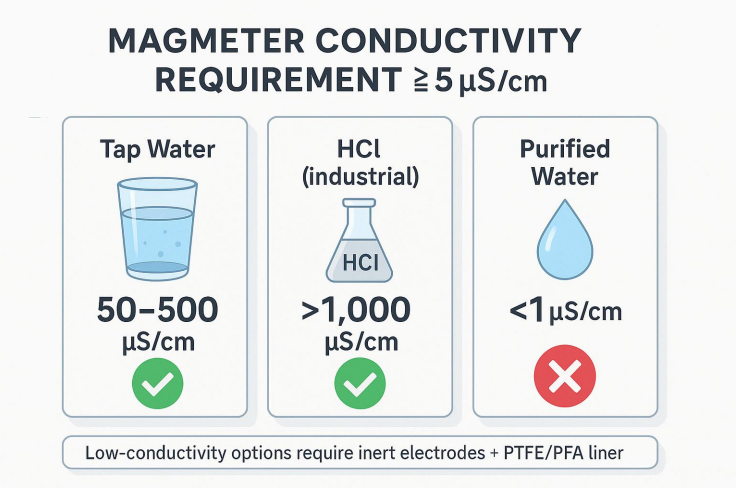

Konduktivitetströskel (μS/cm)

Standard magmetrar kräver ≥ 5 μS/cm . Typiska referenser: Kranvatten: 50–500, HCl (industriell): >1 000, Renat vatten: <1 → inte lämplig.

Gränsfall kan användas inerta elektroder (Pt-Ir/Hastelloy C) med liners med låg adsorption (PTFE/PFA) ; bekräfta med tillverkaren.

2) 3D-valmodellen

Urval är inte en enda parameter. Använd a 3-dimensionellt beslut:

Medium egenskaper → Driftsvillkor → Användningskrav

De flesta fel (liner-attack, elektrodfel, stora fel) spåras tillbaka till ofullständiga mediumdata eller material som inte matchar varandra.

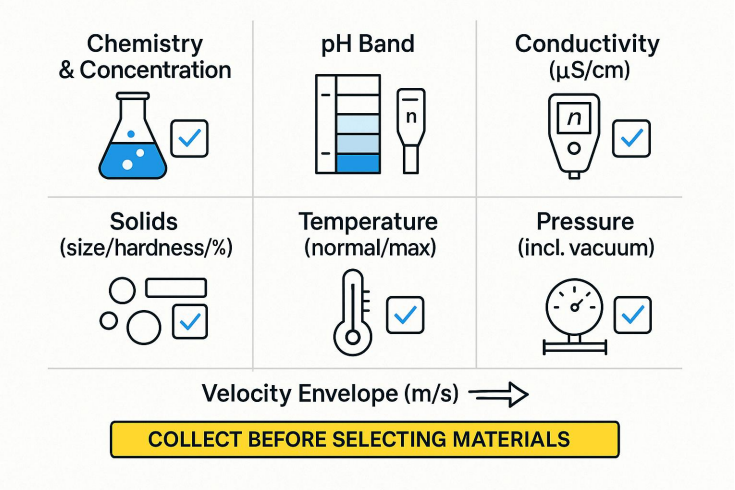

3) Steg 1 — Bygg medelprofilen (ej förhandlingsbar data)

Samla detta innan du väljer material:

• Kemi och koncentration: inkluderar spårjoner (F⁻/Cl⁻) och oxidationsmedel.
• pH-band: stark syra (<2), svag syra (2–6), neutral (6–8), svag alkali (8–12), stark alkali (>12).
• Konduktivitet: bekräfta ≥ 5 μS/cm såvida du inte använder alternativ med låg ledningsförmåga.
• Fasta ämnen: storlek / hårdhet / volym %. Kvarts eller ≥1 mm → nötningsbeständiga foder.
• Temperatur: normala och extrema (CIP/SIP, soluppvärmda körningar).
• Tryck: positiv och vakuum (liners kan kollapsa om de inte är klassade).
• Hastighetskuvert: planera för 1–3 m/s (ren service). <0,5 m/s avlagringar; >5 m/s erosion/buller (slipande service ofta 2–4 ​​m/s).

4) Steg 2 — Välj liner (korrosion och temperatur först)

Prioritet: Korrosionsbeständighet → Temperatur → Nötning → Tryck.

Vakuum & termisk cykling

Ange vakuumklassad liners om underatmosfäriskt tryck är möjligt. För stora ΔT/ΔT·h, se till att liner/elektrod CTE-kompatibilitet och respektera produktens T–P betygskurva.

5) Steg 3 — Matcha elektroderna med kemin (och fodret)

Snabba signaler

• Blekmedel (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl utan F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl med F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (undvik Ta).
• Varm/stark NaOH → PTFE/PFA Hastelloy C (316L endast för mild/sval kaustik).
• Slipande slam → Polyuretan/keramik liner robusta elektroder; storlek för 2–4m/s .

6) Storlek för hastighet (inte för tryckfall)

Magmetrar ger försumbar huvudförlust. Storlek mätaren så normal arbetshastighet landar i målbandet.

• Rena vätskor: 1–3m/s (tyst, stabil, låg påväxt).
• Slipmedel: 2–4m/s för självrengöring; toppar för att begränsa erosion.
• Låg ledningsförmåga: måttligt högre hastighet kan förbättra SNR.
• Mycket låga flöden: överväga neddragning (reducerare) för att nå målhastigheten.

En minuts storleksexempel

Givet 20m³/h i DN50 (ID ≈ 52,5 mm):

Area A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → inom slipband; för ren service, överväg DN65.

7) Installera för signalkvalitet

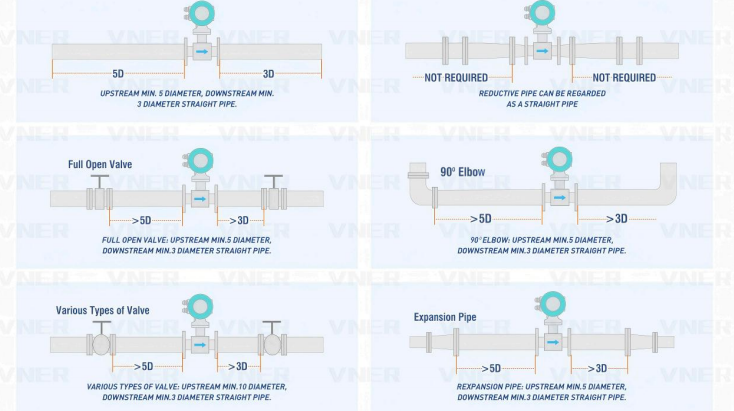

• Raka löpningar: 5–10D uppströms, 2–3D nedströms (mer efter armbågar/ventiler/reducerare).
• Orientering: horisontell med elektroder klockan 3 & 9; vertikal upp-flöde föredras.
• Håll röret fullt: aktivera detektering av tomma rör; undvik innesluten luft.
• Jordning: jordningsringar/elektroder för en stabil referens.
• Packningar och hylsor: liner-kompatibel; undvika intrång i hålet.
• Nedsmutsande media: föredrar släta liners (PTFE/PFA) och rätt hastighet

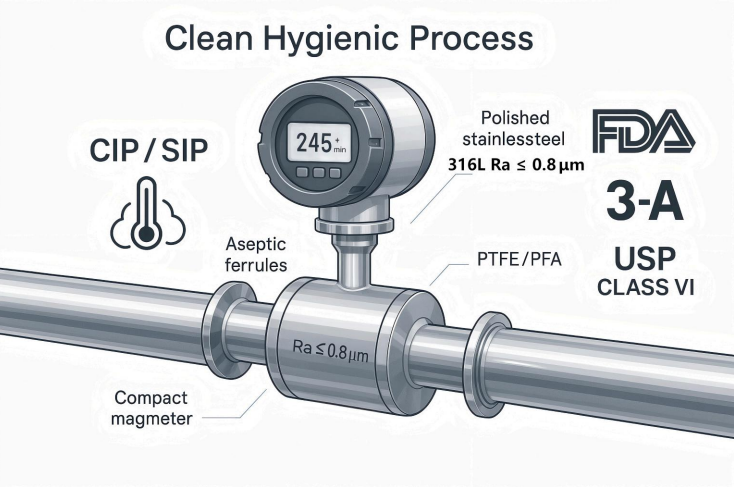

8) Sanitet (mat och läkemedel)

• Våta delar: 316L; PTFE/PFA liners; polerade elektroder (t.ex. Ra ≤ 0,8 μm ; ange ≤ 0,4 μm om det behövs).
• Anslutningar: Tri-Clamp, DIN11851, aseptiska hylsor; definiera ytfinish.
• CIP/SIP: verifiera gränserna för tvättmedel och ånga (tid/temperatur).
• Efterlevnad: FDA/3-A/USP KlassVI/material spårbarhet; sömlösa foderdesigner för att undvika uppehåll.

9) Snabbvalsmatris (startpunkter — verifiera datablad)

• Kommunalt vatten/avloppsvatten → Liner: Gummi / ETFE / PTFE; Elektrod: 316L (uppgradera till HastelloyC för starka oxidationsmedel).
• 30 % HCl (kemisk) → PTFE/PFA HastelloyB/C / Tantal (gör inte använd 316L).
• 20% NaOH (kemisk) → FEP/PTFE HastelloyC (316L för <10% och sval).
• Neutral gruvslam → Polyuretan or Keramik hårdmetallelektroder ; 2–4m/s ; vertikal installation.
• Surt lakningsslam → Keramik Tantal (övervaka pH; undvik F⁻ med Ta).
• Industriellt organiskt avloppsvatten (t.ex. etanol) → FEP/PTFE HastelloyC ; bekräfta explosionsskydd.
• Blekmedelsdosering → PTFE/PFA HastelloyC/Titan.
• Påfyllning av varm panna (100–150 °C) → PFA/keramik Titan ; isolera; säkerställ lågt markmotstånd.
• Kyld saltlösning (CaCl₂, −20…5 °C) → PTFE/FEP Titan ; bekräfta lågtemperaturfodrets seghet

10) Bekräfta innan du köper (undvik dyra överraskningar)

• Materialkompatibilitet: kontrollera korrosionsdata vid faktisk koncentration och temperatur (mål ≤ 0,1 mm/år).
• Temperatur-tryckkurva: respektera liner-de‑rating (t.ex. PTFE-tryckgräns vid förhöjt T).
• Särskilda villkor: vakuumklassning; termisk cykling (AT/h); liner/elektrod CTE match.
• Leverantörssignering: tillhandahålla kompletta medium/förhållanden; begära a konditionsrapport . För kritiska punkter, gör nedsänkningsprov (t.ex. blötläggning av elektroden i 72 timmar).

11) Vanliga fallgropar och korrigeringar (med resultat)

• Ignorera spårföroreningar (t.ex. F⁻ i HCl) → fel elektrod; snabbt misslyckande.
  Fixa: fullständig sammansättning inkl. spårjoner; välj Ta/Hastelloy C/Pt-Ir efter behov.

• Underklassad temperatur/tryck → liner åldrande eller utbuktande.
  Fixa: välj på ytterligheter (t.ex. max T 10 °C, max P 20 % ); följ T–P-kurvan.
• Underskattar nötning → snabbt linerslitage i flytgödsel.
  Fixa: Polyuretan/Ceramic liners, korrekt hastighet/orientering.
• Köper till lägsta pris → frekventa byten; hög stilleståndstid.
  Fixa: utvärdera livscykelkostnad (capex 5-års underhåll).

• Saknar sanitära detaljer → risker för uppehåll och kontaminering.
  Fixa: sömlösa foder, polerade elektroder, dokumenterad överensstämmelse.

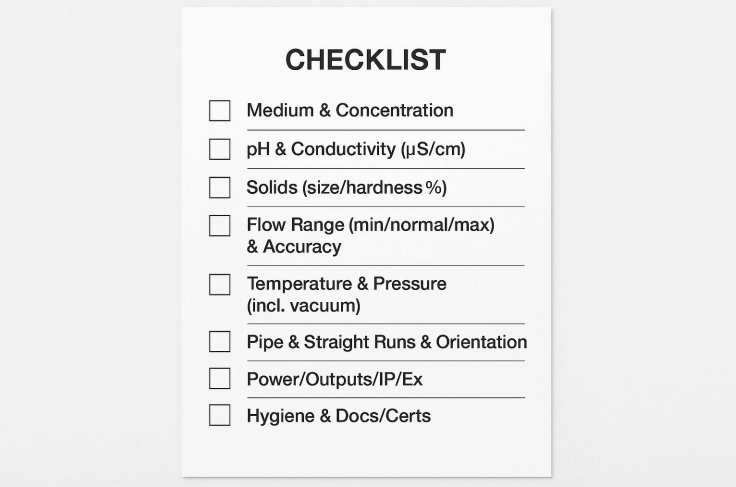

12) Anbudsförfrågan/storlekschecklista (bifogar din förfrågan)

1. Medium & koncentration, pH, konduktivitet (μS/cm)
2. Fasta ämnen: storlek / hårdhet / volymprocent. (om någon)
3. Flödesområde (min/normal/max), noggrannhetsmål, föredraget hastighetsband
4. Temperatur (normal/max), tryck (max, valfri vakuum )
5. Rörstorlek/standard/material, tillgänglighet för rakt lopp, orientering
6. Ström och utgångar (4–20mA/HART, puls, RS-485), IP/ex-beständig
7. Hygieniska behov (ytfinish, anslutningar, CIP/SIP)
8. Dokumentation (kalibrering, MTR) och regionala certifieringar

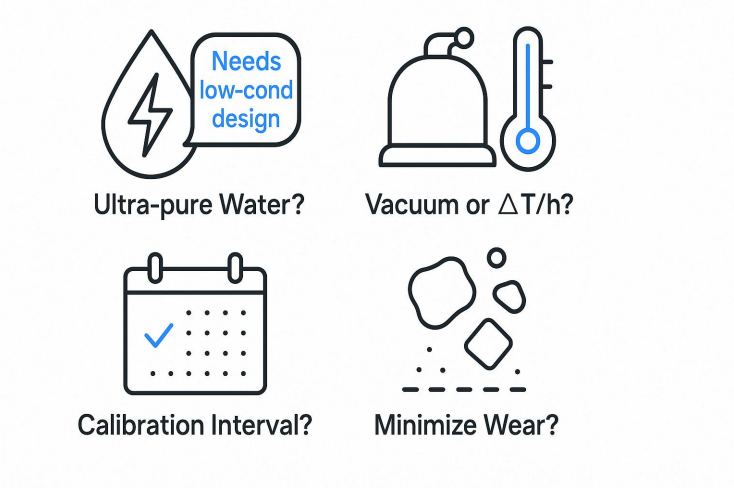

13) Vanliga frågor

Q1. Kan magmetrar mäta ultrarent vatten?

Bara med låg ledningsförmåga design och noggrann validering. Standardenheter kräver ≥ 5 μS/cm.

Q2. Vad händer om min linje ser vakuum eller snabba temperatursvängningar?

Använd vakuumklassad liners och check CTE-matchning /ΔT-gränser.

Q3. Hur ofta ska jag kalibrera?

Typisk tjänst: årligen . Kritisk vårdnad/dosering: 6 månader eller per webbplatspolicy.

Q4. Hur minimerar jag slitaget i slam?

Välj nötningsbeständiga foder (Polyuretan/Keramik), behåll 2–4m/s hastighet, vertikalt upp-flöde.

Slutsats (Orden som fungerar)

1. Material först (linerelektroder) från en komplett mediumprofil.
2. Storlek för hastighet (inte tryckfall).
3. Installera för signalkvalitet (raka löpningar, fullt rör, jordning).
4. Validera mot T–P-kurvan, vakuum och termisk cykling.

Att följa denna order förvandlar valet av magmeter till en repeterbar ingenjörsprocess som ger noggrannhet och sänker livscykelkostnaderna.

VNER VE-serien EMF — från hygienisk till kraftig, en komplett magmeterserie

Förkortningar: CR = Kloroprengummi; PU = polyuretan; PTFE = polytetrafluoreten; FEP = F46; PFA = perfluoralkoxi; ETFE = etylentetrafluoretylen; Pt-Ir = platina-iridium; Ti = titan; Ta = Tantal.

Uppmaning till handling

• Har du en ansökan i åtanke? Skicka oss din RFQ / Storlekschecklista och vi kommer att returnera en materialparning och storleksrekommendation.
• Behöver du en snabb hälsokontroll? Berätta för oss ditt medium, temperatur, koncentration och önskat flödesområde – vi bekräftar konduktivitetslämpligheten på en arbetsdag.

Författare: Shawn Cao — Direktör för internationell handel, VNER Electronic Technology
