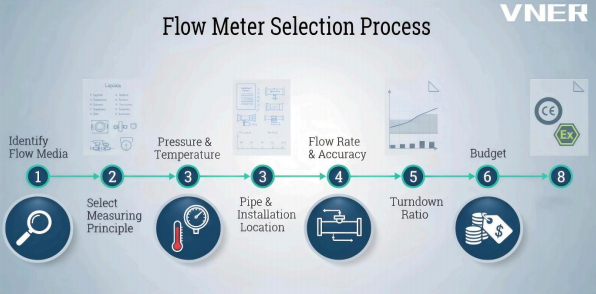

Urvalsprocess för flödesmätare: från applikation till perfekt matchning

Klt välja rätt flödesmätare hochlar inte bara om att välja ett mätinstrument – ​​det hochlar om att säkerställa processtillförlitlighet, mätnoggrannhet och långsiktig drifteffektivitet.

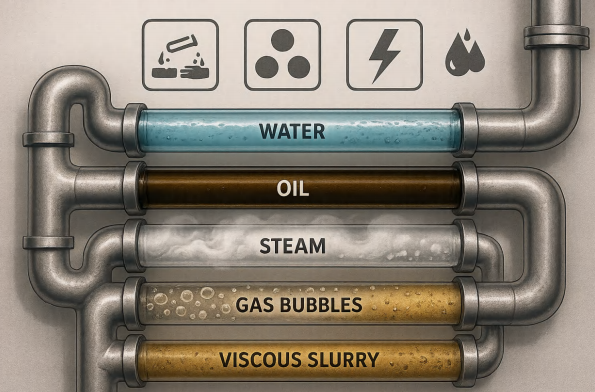

1.Identifiera Flow Media

Att förstå processmediet är grunden för alla val.

Bestäm om flödesmediet är:

• Vätska , Gas , eller Ånga
• Frätillche , Ledoche , eller Icke-ledande
• Flerfas (flytande fast ämne/gas) eller enfas
• Viskös , ren , eller innehåller suspenderade fasta ämnen

Att känna till dessa egenskaper påverkar direkt vilka mätprinciper som är genomförbara.

Till exempel, elektromagnetiska mätare kräver ledande vätskeller, medan Coriolis mätare fungerar bäst med rena enfasvätskor.

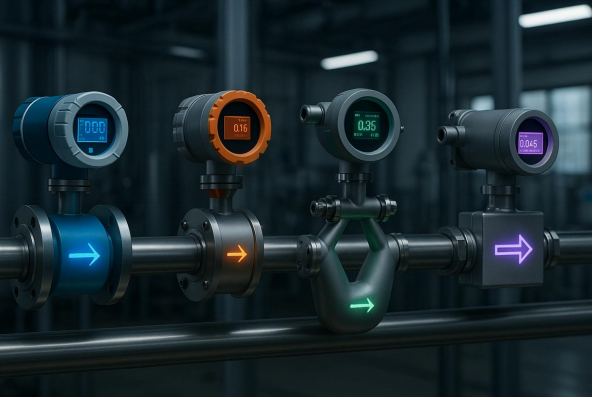

2.Välj Mätprincip

När mediet är definierat, välj den mest lämpliga mättekniken:

• Elektromagnetisk flödesmätare (EMF) – För ledande vätskor, vatten, kemikalier, slurry.
• Vortex flödesmätare – För ånga, gaser och vätskor med stabila flödesprofiler.
• Coriolis massflödesmätare – För exakt massflöde och densitetsmätning i vätskor eller gaser.
• Ultraljudsflödesmätare – För stora rör eller icke-invasiva installationer.
• Termisk massflödesmätare – För rena gaser.
• Mekanisk flödesmätare (turbin, positiv deplacement) – För enkla, billiga applikationer.

Varje princip har tydliga fördelar noggrannhet , kostnad , installationens komplexitet , och underhåll . En korrekt matchning säkerställer tillförlitlig långtidsdrift.

3.Definiera drifttryck och temperatur

Processtrycket och temperaturen bestämmer:

• Sensormaterial (rostfritt stål, Hastelloy, PTFE foder, etc.)
• Val av tätning och packning
• Flödesmätare kroppsbetyg (PN/ANSI-klass)
• Temperaturkompensationskrav

Se alltid till att det valda instrumentets tryck- och temperaturklassificering överstiger systemets maximala driftsförhållanden, med säkerhetsmarginaler i enlighet med PED or ASME standarder.

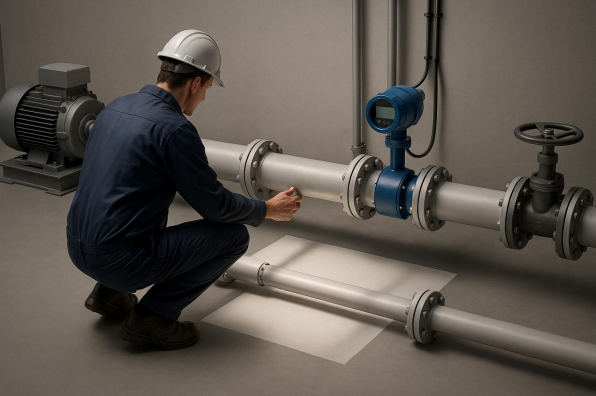

4.Bedöm rör- och installationsförhållanden

Flödesmätare fungerar bäst när de är korrekt installerade. Nyckelparametrar inkluderar:

• Rörstorlek & orientering (horisontellt, vertikalt, fullt rör)
• Uppströms och nedströms raka körningar för att säkerställa en stabil flödesprofil
• Placering i förhållande till ventiler, pumpar eller armbågar för att minimera turbulensen
• Monteringsutrymme & tillgänglighet för kabeldragning, kalibrering och underhåll
• Strömförsörjning (AC/DC) och Signalutgångsalternativ (4–20 mA, Pulse, Modbus, HART, etc.)
• Inträngningsskydd (IP65, IP67, IP68)
• Klassificering av farligt område (Ex ia, Ex d, etc.)

En välplanerad installationslayout förhindrar mätfel orsakade av dåliga flödesförhållanden eller elektriska störningar.

5. Bestäm flödesintervall och noggrannhetskrav

Att definiera driftflöde and erforderlig noggrannhet är avgörande.

Ange:

• Minsta, normala och maximala flödeshastigheter
• Förväntat processfluktuationsintervall
• Erforderlig noggrannhet eller repeterbarhet (t.ex. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Rätt mätarstorlek säkerställer att flödet förblir inom det optimala mätområde (Reynolds nummerstabilitetszon) , undviker lågflödesfel eller mättnad över intervallet.

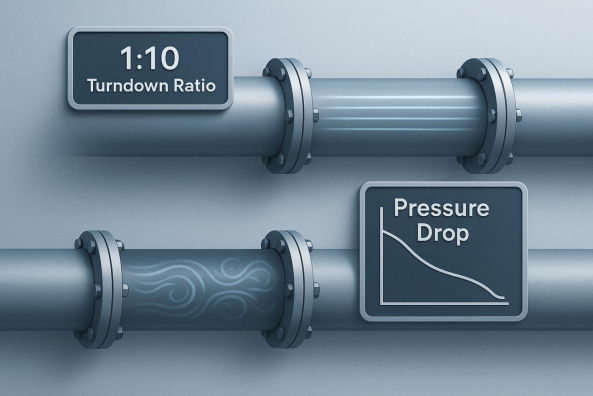

6.Utvärdera nedgångsförhållande och tryckförlust

• Uppbäddningsförhållande beskriver mätområdets flexibilitet (t.ex. 1:10, 1:20).
  Ett högre neddragningsförhållande ger bättre anpassningsförmåga till varierande flödesförhållanden.
• Tryckförlust måste minimeras för att undvika processineffektivitet.
  Vissa tekniker som Coriolis and Vortex kan införa tryckfall — kontrollera alltid om processen tål det.

7.Budget & livscykelöverväganden

Medan den initiala instrumentkostnaden är viktig, total ägandekostnad (TCO) bör övervägas:

• Inköpspris kontra noggrannhet och tillförlitlighet
• Kalibrerings- och underhållsfrekvens
• Tillgänglighet av reservdelar
• Strömförbrukning och stilleståndskostnad

För storskaliga projekt, balansering prestanda , livslängd , och budget säkerställer ekonomiskt värde under hela produktens livscykel.

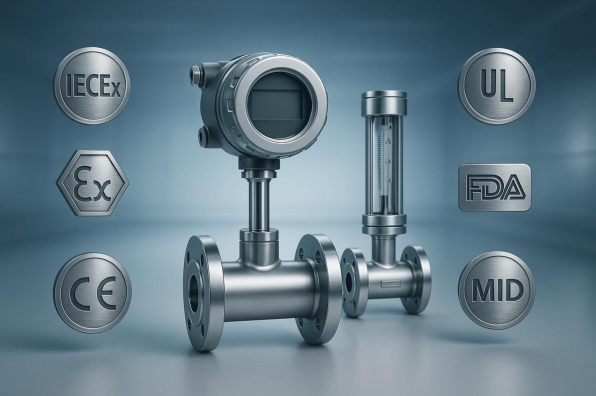

8.Certifierings- och efterlevnadskrav

Flödesmätare måste uppfylla relevanta internationella standarder och föreskrifter, beroende på applikation och exportdestination:

• Säkerhet och explosionssäker: IECEx, ATEX, UL
• Elektrisk överensstämmelse: CE-EMC, CE-LVD
• Tryckutrustning: CE-PED, ASME
• Livsmedel och läkemedel: FDA, 3A, EHEDG
• Handel och juridisk metrologi: MID (mätinstrumentdirektivet)

Korrekt certifiering garanterar att instrumentet uppfyller globala säkerhets- och prestandastandarder.

Slutsats

En systematisk urvalsprocess säkerställer inte bara teknisk kompatibilitet utan också långsiktig stabilitet och regelefterlevnad.

Genom att förstå medium , mätprincip , installationsförhållanden , och certifieringsbehov , kan ingenjörer och inköpsspecialister uppnå optimala resultat — minimera risker och maximera effektiviteten.

At VNER Electronic Technology LTD , kombinerar vi årtionden av fälterfarenhet med avancerad flödesmätningsteknik för att hjälpa våra partners att välja de mest lämpliga lösningarna för sina tillämpningar — från vattenbehandling and petrokemiskt växter to olja & gas and polykiselindustrin.

Författare av Shawn Cao

Direktör, avdelningen för internationell handel

VNER Electronic Technology LTD
