Gasturbinflödesmätare: Hur det fungerar, specifikationer och urvalsguide

A gasturbinflödesmätare mäter den volymetriska flödeshastigheten för en gas genom att detektera rotationshastigheten för en turbinrotor placerad i flödesströmmen. När gas passerar genom mätarkroppen utövar den kraft på rotorns vinklade blad, vilket får den att snurra med en hastighet som är direkt proportionell mot gashastigheten. För rena, torra gaser i höghastighetsrörledningar där noggrannhet, brett neddragningsförhållande och kompakt installation är prioriterade, är gasturbinflödesmätaren en av de mest pålitliga och väl beprövade mätteknikerna som finns tillgängliga. Det är det valda instrumentet för överföring av naturgasförvaring, mätning av industriell processgas, tryckluftsmätning och bränslegasallokering i kraftproduktion och petrokemiska anläggningar. Att förstå hur det fungerar, vilka specifikationer som styr valet, var det presterar bäst och vilka dess begränsningar är ger ingenjörer och inköpsteam grunden att specificera detta instrument korrekt och extrahera dess fulla mätförmåga.

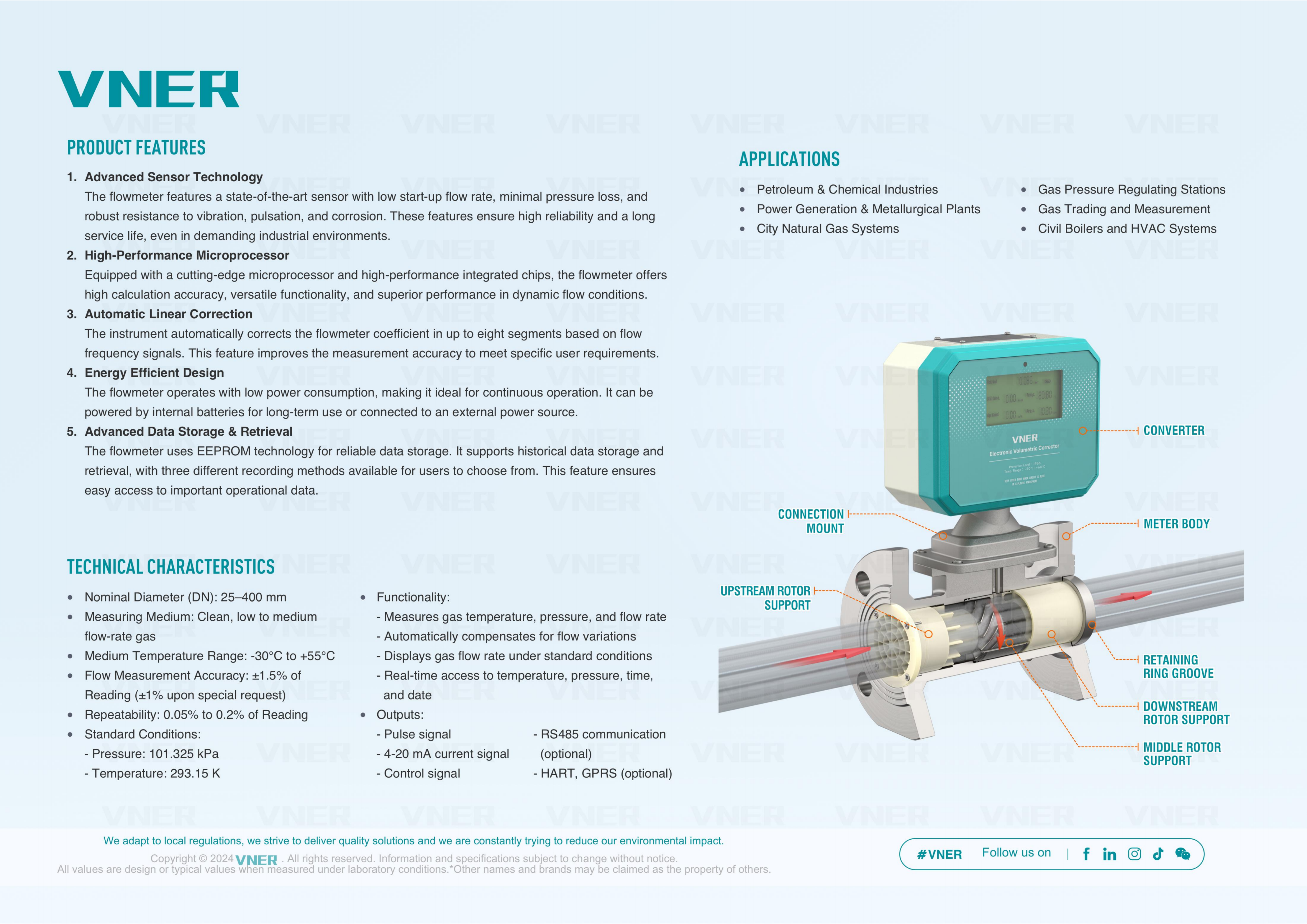

Funktionsprincip för en gasturbinflödesmätare

Funktionsprincipen för en gasturbinflödesmätare är baserad på överföringen av kinetisk energi från en rörlig gasström till en mekanisk rötor. Rotorn är monterad på en axel i mätarkroppen, med dess axel i linje med flödesriktningen. Rotorbladen är inställda i en fast spiralvinkel, vanligtvis mellan 30 och 45 grader till flödesaxeln, så att gas som träffar bladen genererar ett vridmoment som får rotorn att snurra. Vid jämnt flöde når rotorn en vinkelhastighet vid vilken drivvridmomentet från gasen balanserar de bromsande vridmomenten från lagerfriktion, magnetiskt motstånd från pickupsensorn och vätskemotstånd på bladytorna. Vid denna jämvikt är rotorhastigheten mycket nästan proportionell mot gashastigheten över ett brett område av flödeshastigheter.

K-faktorn och dess roll i mätning

Förhållandet mellan rotorns rotationsfrekvens och volymetrisk flödeshastighet uttrycks genom mätarfaktorn, vanligen kallad K-faktorn. K-faktorn definieras som antalet pulser som genereras per volymenhet gas som passerar genom mätaren, vanligtvis uttryckt som pulser per kubikmeter eller pulser per liter. För en vältillverkad gasturbinflödesmätare är K-faktorn stabil och linjär över mätarens specificerade flödesområde, vilket är det som gör instrumentet lämpligt för applikationer för förvaringsöverföring med hög noggrannhet. K-faktorn bestäms vid kalibrering på en certifierad flödeskalibreringsrigg och anges på mätarens kalibreringscertifikat. En typisk gasturbinflödesmätare håller K-faktorns linjäritet inom plus eller minus 0,5 till 1,0 % över sitt angivna flödesområde , med vissa mätare med hög noggrannhet som uppnår plus eller minus 0,25 % eller bättre över en del av deras räckvidd.

Signaldetekteringsmetoder

Turbinrotorns rotation måste omvandlas till en elektrisk signal utan mekanisk kontakt som skulle införa friktion och slitage. Tre detektionsmetoder används i kommersiella gasturbinflödesmätare:

• Variabel reluktans magnetisk pickup : En permanentmagnet inbäddad i en spolenhet monterad i mätarkroppen genererar en spänningspuls varje gång en rotorbladsspets passerar under den, eftersom bladspetsen ändrar kretsens magnetiska reluktans. Denna metod kräver ingen extern ström, genererar en självförsörjande signal och är mycket tillförlitlig. Det är standardmetoden för detektering av de flesta gasturbinflödesmätare i industriella och allmännyttiga tillämpningar.
• Halleffektsensor : En magnetiskt aktiverad halvledarenhet detekterar passage av bladspetsar med hjälp av Hall-effekten. Halleffekt pickuper kräver en liten strömförsörjning men ger renare signalkanter vid låga rotorhastigheter, vilket utökar mätarens lågflödesmätkapacitet utöver vad pickuper med variabel reluktans kan uppnå. Används i applikationer där lågflödesnoggrannhet är avgörande.
• RF (radiofrekvens) kapacitans pickup : En högfrekvent oscillator detekterar förändringen i kapacitans när varje rotorblad passerar sensorytan. Denna beröringsfria metod ger mycket exakt bladräkning vid både låga och höga hastigheter och används i vissa precisions- och förvaringsmätare där största möjliga linjära räckvidd krävs.

Nyckelspecifikationer och vad de betyder i praktiken

Att specificera en gasturbinflödesmätare korrekt kräver att man förstår den verkliga innebörden av varje prestandaspecifikation och hur det översätts till mätkvalitet i den specifika applikationen. Tillverkare använder konsekvent terminologi men de praktiska konsekvenserna döljs ibland av marknadsföringsspråk.

Flödesintervall och turndown-förhållande

Flödesintervallet för en gasturbinflödesmätare definieras som intervallet mellan det minsta flödet vid vilket den angivna noggrannheten gäller (Qmin) och det maximala kontinuerliga flödet (Qmax). Förhållandet mellan dessa två värden är turndown-förhållandet. De flesta kommersiella gasturbinflödesmätare uppnår nedgångsförhållanden på 10:1 till 20:1 , med vissa precisionsmodeller att uppnå 30:1 eller högre använder avancerad rotorlagerdesign och Hall-effekt eller RF-pickupsystem. Ett avstängningsförhållande på 20:1 betyder att en mätare som är dimensionerad för att mäta ett maximalt flöde på 200 m³/h också kommer att mäta flöden noggrant ner till 10 m³/h inom den angivna noggrannhetsspecifikationen. Denna breda räckvidd är en av de främsta konkurrensfördelarna med turbinflödesmätaren jämfört med differentialtrycksanordningar, som vanligtvis endast levererar 3:1 till 5:1 nedsänkning innan de förlorar acceptabel noggrannhet vid låga flöden.

Noggrannhet och repeterbarhet

Noggrannhet för gasturbinflödesmätare anges vanligtvis som en procentandel av avläsningen (procent av hastigheten) snarare än en procentandel av full skala. Denna distinktion har stor betydelse: en mätare med plus eller minus 1,0 % av avläsningsnoggrannheten upprätthåller det felet över hela flödesområdet, medan en mätare med plus eller minus 1,0 % av fullskalenoggrannheten har ett mycket större relativt fel vid låga flöden. För ansökningar om vårdnadsöverföring, OIML R137 och AGA-7 (American Gas Association Report No. 7) specificerar att turbinmätare för custody transfer måste uppnå en noggrannhet inom plus eller minus 1,0 % av avläsningen över flödesområdet, med de bäst presterande mätarna som uppnår plus eller minus 0,5 % eller bättre. Repeterbarheten, som beskriver mätarens förmåga att producera samma avläsning för samma flödestillstånd vid upprepade mätningar, är vanligtvis bättre än noggrannhet, ofta på plus eller minus 0,1 till 0,2 % för kvalitetsturbinmätare. Hög repeterbarhet är avgörande för bevisning (verifiering på fältet av mätarens prestanda med en mastermätare) och för applikationer där flödeskonsistens snarare än absolut noggrannhet är det primära kravet.

Tryck- och temperaturklassificeringar

Mätarkroppen och interna delar måste motstå det maximala driftstrycket och temperaturen för applikationen utan strukturella fel eller dimensionsförändringar som skulle förändra K-faktorn. Gasturbinflödesmätare för naturgasservice är vanligtvis tillgängliga i tryckklasser på PN16, PN25, PN40 och klass 150/300/600 till ASME B16.5, som täcker linjetryck från atmosfäriskt till över 100 bar i vissa konfigurationer. Temperaturklassificeringar för standard industrimodeller sträcker sig från ungefär minus 20 till plus 60 grader Celsius för elektronik och från minus 40 till plus 120 grader Celsius för den mekaniska kroppen i högtemperaturservicevarianter. Kryogena servicemätare för ångmätning av flytande naturgas (LNG) sträcker sig till minus 196 grader Celsius med kroppar av rostfritt stål och speciellt utvalda lager- och rotormaterial.

Rörstorleksintervall

Gasturbinflödesmätare tillverkas i standardlinjestorlekar från ca 15 mm (0,5 tum) till 600 mm (24 tum) nominellt hål, med wafer-kroppskonstruktioner för mindre storlekar och flänsade helhålskroppar för större nominella diametrar. Valet av mätarstorlek är inte nödvändigtvis detsamma som rörledningens nominella hål: turbinmätare bör dimensioneras så att det normala driftflödet faller inom den övre hälften av mätarens angivna flödesområde, där linjäriteten är bäst, snarare än vid eller nära den maximala flödeshastigheten som riskerar att överskrida den nominella kontinuerliga driften och accelerera lagerslitaget.

Tillämpningar där gasturbinflödesmätare Excel

Gasturbinflödesmätare har varit i kommersiell produktion sedan 1950-talet och har ackumulerat ett långt fältrekord inom olika industrier. Deras kombination av noggrannhet, räckvidd och relativt kompakt installationsfotavtryck gör dem till det föredragna valet i följande applikationskategorier.

Överföring av naturgasförvar och skattemätning

Den mest betydelsefulla tillämpningen av gasturbinflödesmätare globalt är förvaringsöverföringen av naturgas mellan producenter, transmissionsföretag, distributionsföretag och stora industriella konsumenter. Vid mätstationer för förvaringsöverföring används mätarens uteffekt direkt för att beräkna det monetära värdet av överförd gas, vilket gör noggrannhet och spårbarhet till nationella mätstandarder obligatoriska. AGA-7 är industristandarden för design, prestanda och installation av turbinflödesmätare för överföring av naturgas i Nordamerika. ISO 9951 täcker samma tillämpning internationellt. Dessa standarder specificerar kalibreringsspårbarhet, osäkerhetsbudgetar, installationskrav och provningsförfaranden som utgör den avtalsenliga grunden för korrekt fakturering mellan gashandelspartner.

En typisk förvarsöverföringsanläggning använder två eller tre turbinmätare parallellt med automatiserad strömväxling och en dedikerad mätare för verifiering av kalibrering under drift. Bevisaren tillåter att K-faktorn kontrolleras mot en certifierad volymstandard utan att mätaren tas ur drift, vilket säkerställer att avvikelser i mätarprestanda upptäcks och korrigeras innan det resulterar i ett betydande mätfel som skulle kräva ekonomisk uppgörelse mellan parterna.

Industriell processgasmätning

Inom kemisk, petrokemisk och farmaceutisk tillverkning mäter gasturbinflödesmätare kväve, syre, väte, argon, koldioxid och blandade processgaser i rörledningssystem som betjänar reaktorer, värmeväxlare, spolsystem och täcksystem. Deras förmåga att hantera högtrycksrena gaser och deras kompakta kroppsdimensioner gör dem praktiska där utrymmet är begränsat av befintliga rörlayouter. I brännarstyrningssystem för industriella ugnar och pannor ger turbinmätare flödessignalen som används för att beräkna luft-till-bränsle-förhållanden som är optimerade för förbränningseffektivitet och utsläppsöverensstämmelse.

Tryckluft och instrumentgassystem

Tryckluft är ett av de mest energikrävande verktygen inom tillverkning, och gasturbinflödesmätare installerade i tryckluftsfördelningshuvuden gör att energiansvariga kan kvantifiera förbrukningen per produktionsområde, identifiera läckage och riktmärka energieffektivitetsförbättringar. Mätaren mäter faktisk volym vid ledningstryck och temperatur, och i kombination med en tryck- och temperaturgivare och en flödesdator ger den korrigerat volymflöde i standardkubikmeter per timme eller standard kubikfot per minut som representerar den verkliga mängden luft som förbrukas oavsett systemtrycksvariationer under perioder med toppbehov.

Power Generation Bränsle Gasmätning

Gaseldade kraftverk använder turbinflödesmätare för att mäta bränslegastillförseln till varje gasturbin och panna. Noggrann bränslemätning krävs för värmehastighetsberäkning, effektivitetsövervakning och utsläppsrapportering under miljötillståndsvillkor. Flödesmätningen från turbinmätaren, i kombination med gasanalys från en kromatograf, möjliggör beräkning av energiinnehållet i den gas som förbrukas per timme, vilket direkt bestämmer anläggningens termiska effektivitet och bränslekostnad per megawattimme produktion. Ett fel på en procent i bränslegasmätning vid en 400 MW kombianläggning som förbrukar cirka 70 000 m³/h naturgas representerar ett faktureringsfel motsvarande hundratusentals dollar årligen till typiska gaspriser, vilket förklarar investeringen i högkvalitativa turbinmätare av förvaringskvalitet vid kraftproduktionsanläggningar.

Begränsningar och tillämpningar där turbinmätare inte är det bästa valet

Gasturbinens flödesmätares beroende av mekanisk rotation innebär att den har inneboende begränsningar i vissa driftsförhållanden som måste bedömas ärligt när man jämför den med alternativa teknologier för en specifik tillämpning.

Smutsiga, våta eller frätande gaser

Flödesmätare för gasturbiner kräver ren, torr gas för att fungera tillförlitligt. Partikelföroreningar från rörskala, konstruktionsskräp eller processöverföring skadar rotorbladen och lagerytor, vilket orsakar progressiv K-faktordrift och eventuellt mekaniskt fel. Medbringade vätskor orsakar liknande skador och kan skapa plötsliga K-faktorförskjutningar när vätskesniglar passerar genom mätaren. Korrosiva gaskomponenter inklusive svavelväte, klor och sura föreningar angriper lagermaterial och kan orsaka rotorstopp om de vätade materialen inte är specifikt valda för korrosionsbeständighet. Innan man specificerar en turbinmätare i någon gastjänst måste gassammansättningen inklusive potentiella föroreningar bekräftas som kompatibel med mätarens rotormaterial, axelmaterial och lagertyp. Gas som inte kan garanteras ren och torr vid mätarens inlopp bör mätas med en teknik utan rörliga delar som en ultraljudsmätare eller en virvelmätare.

Pulserande flöde

Kolvkompressorer och deplacementpumpar genererar tryckpulseringar i nedströmsrören som orsakar periodisk acceleration och retardation av gasströmmen. En turbinrotor, på grund av sin tröghet och bladvinkelgeometri, svarar på pulserande flöde genom att överregistrera: den accelererar när gashastigheten ökar och bromsar långsammare när hastigheten minskar, vilket ger ett systematiskt positivt mätfel. Under kraftigt pulserande förhållanden kan detta fel nå 5 till 10 % eller mer , vilket är helt oacceptabelt för vårdnadsöverföring eller processkontrolländamål. Pulsationsdämpare installerade uppströms om mätaren, eller val av en ultraljudsmätare som inte har någon rörlig rotor som är känslig för tröghetseffekter, är saneringsalternativen för pulserande flödesmiljöer.

Mycket låga flödeshastigheter och låga Reynolds-tal

Under turbinmätarens Qmin-specifikation blir lagerfriktion och dragkrafter signifikanta i förhållande till drivkraften från gasströmmen, vilket gör att rotorn bromsar under hastigheten proportionell mot flödeshastigheten. K-faktorn avviker från sitt kalibrerade värde och mätfelet ökar snabbt. Tillämpningar där flödet regelbundet sjunker under 10 % av Qmax under längre perioder är dåligt betjänade av turbinmätare. Termiska massflödesmätare eller Coriolismätare är bättre lämpade för lågflödesgasmätning där turbinmätarens minimiflödeströskel inte är konsekvent uppnåelig.

Installationskrav för noggrann mätning

Gasturbinflödesmätare är känsliga för gasens hastighetsprofil vid deras inlopp. En fullt utvecklad, symmetrisk, virvelfri hastighetsprofil som går in i mätaren säkerställer att rotorn reagerar jämnt över alla bladsegment och att K-faktorn matchar det kalibrerade värdet. Störda profiler orsakade av uppströms rörkopplingar skapar asymmetriskt eller virvlande flöde som förskjuter den effektiva K-faktorn och introducerar systematiska mätfel som ingen elektronisk justering helt kan korrigera.

Krav på rakt rör

De minsta raka rördragningar som krävs uppströms och nedströms om en gasturbinflödesmätare beror på typen och svårighetsgraden av uppströmsstörningen. AGA-7 ger specifik vägledning för vanliga rörkonfigurationer:

Där den erforderliga raka rörlängden inte kan uppnås på grund av rörutrymmesbegränsningar, kan en flödesbehandlare installerad uppströms om mätaren avsevärt minska den erforderliga raka längden genom att bryta upp virveln och omfördela hastighetsprofilförvrängningar. Flödesbehandlare som överensstämmer med ISO 17089 eller AGA-7 rekommendationer i bilagan minskar uppströmskravet till ca. 10D efter balsamet i de flesta rörkonfigurationer, till priset av ett litet permanent tryckfall över balsamelementet.

Orientering och monteringsposition

Gasturbinflödesmätare kan installeras i valfri rörriktning inklusive horisontellt, vertikalt uppåtriktat och vertikalt nedåtriktat flöde, förutsatt att mätaren är konstruerad för orienteringen. Horisontell installation är den vanligaste och generellt föredragna eftersom den undviker risken för vätskeansamling vid mätarinloppet som kan uppstå med vertikalt nedåtgående flöde i gasledningar som bär spår av kondensat. Om vertikal installation krävs, föredras ett uppåtgående flöde framför nedåtgående för att säkerställa att eventuell vätska rinner bort från rotorn istället för att samlas vid bladspetsarna. Mätaren måste installeras på en plats som är tillgänglig för underhåll och inspektion utan behov av ställningar eller tillfällig rörisolering som skulle avbryta servicen.

Volymkorrigering och temperatur- och tryckkompensation

En gasturbinflödesmätare mäter den faktiska volymen gas som passerar genom mätaren vid ledningsförhållanden med tryck och temperatur. I de flesta kommersiella och industriella tillämpningar är kvantiteten av intresse inte den faktiska volymen vid linjeförhållanden utan standardvolymen eller massan korrigerad till ett referenstillstånd, vanligtvis 0 grader Celsius och 101.325 kPa (standard kubikmeter) eller 15 grader Celsius och 101.325 kPa beroende på tillämpligt kontrakt eller tillämplig standard.

Flödesdatorns roll

En flödesdator tar emot pulssignalen från turbinmätaren tillsammans med tryck- och temperatursignaler från sändare installerade vid eller nära mätaren, och tillämpar den verkliga gasekvationen för att beräkna den korrigerade volymen eller massflödet i realtid. Kompressibilitetsfaktorn Z för gasen, som står för avvikelsen mellan det verkliga gasbeteendet från det ideala gasbeteendet vid förhöjda tryck, måste beräknas från en gassammansättningsekvation såsom AGA-8 (för naturgas) för att uppnå den noggrannhet som krävs för fiskal mätning. Vid ett ledningstryck på 70 bar kan kompressibilitetsfaktorn för naturgas vara ungefär 0,85, vilket innebär att den faktiska volymen vid ledningsförhållanden endast är 85 % av den volym som idealgasberäkningar skulle förutsäga , och att försumma kompressibiliteten skulle införa ett 15 % systematiskt fel i varje mätningsberäkning vid det trycket. Noggrann flödesdatorimplementering av AGA-8 eller motsvarande tillståndsekvation är därför lika viktig för den övergripande systemnoggrannheten som kalibreringskvaliteten hos själva turbinmätaren.

Energimätning Integration

För naturgastillämpningar där den kommersiella transaktionen baseras på energiinnehåll snarare än volym, utökar flödesdatorn sin beräkning till energiflöde genom att multiplicera standardvolymflödet med gasens värmevärde. Värmevärdet härleds från gaskromatografanalys av sammansättningen antingen vid själva mätstationen eller från ett representativt värde som avtalats mellan parterna. Energimätningskedjan från turbinmätarpuls via volymkorrigering till energiberäkning är kärnfunktionen i ett skattemätsystem och granskas mot nationella mätstandarder under driftsättning och vid efterföljande provningsintervall.

Underhåll och lagerlivslängd

Det primära underhållskravet för en gasturbinflödesmätare är rotorlagersystemet. Rotorn snurrar kontinuerligt med hög hastighet under drift, och lagren som stödjer rotoraxeln utsätts för slitage som så småningom måste bytas ut. Lagerförslitningshastigheten bestämmer mätarens underhållsintervall och stabiliteten hos K-faktorn över tid, vilket gör lagerkvaliteten till en av de viktigaste designparametrarna i en högtillförlitlig gasturbinflödesmätare.

Lagertyper och deras livslängd

Tre lagertyper används i kommersiella gasturbinflödesmätare, var och en med olika prestanda och livslängdsegenskaper:

• Hyls (tapp) lager : Hydrodynamiska lager i vilka en tunn film av gas eller smörjmedel stödjer rotoraxeln. I ren torrgasservice ger själva processgasen smörjning, vilket eliminerar behovet av extern smörjmedelstillförsel och förhindrar kontaminering av gasströmmen. Hylslager i ren naturgas tjänst kan uppnå liv av fem till tio år eller mer innan du behöver byta ut.
• Kullager : Rulllager ger låg friktion vid start och låga flödeshastigheter, vilket förlänger mätarens användbara intervall mot lägre flödeshastigheter än vad hylslager kan tåla. Kullager kräver dock smörjning som måste tillföras antingen från en separat smörjmedelsbehållare i mätarkroppen eller från en smörjmedelsdimma i processgasen, och de är mer mottagliga för föroreningsskador än hylslager i smutsiga gastillämpningar.
• Keramiska lager : Keramiska lager av zirkoniumoxid eller kiselkarbid erbjuder utmärkt slitstyrka, kemisk tröghet och förmågan att fungera utan smörjning i korrosiva eller torra gasmiljöer där konventionella metalllager skulle utsättas för snabbt slitage eller korrosionsangrepp. Keramiska lager specificeras alltmer för surgas (vätesulfidinnehållande) och korrosiva gastillämpningar.

Tillståndsövervakning och prediktivt underhåll

Moderna konstruktioner av gasturbinflödesmätare inkluderar en konfiguration med dubbla rotorer eller dubbla pickuper som ger ett sätt att upptäcka lagerförsämring eller rotorskador under drift utan att ta bort mätaren för inspektion. I en dubbelrotormätare placeras två rotorer i serie inuti mätarkroppen. Under normala förhållanden snurrar båda rotorerna med hastigheter som bestäms av gasflödet, och förhållandet mellan deras hastigheter är fixerat av deras bladvinklar. När lagerslitage eller rotorskador börjar påverka en rotor annorlunda än den andra, ändras förhållandet mellan deras rotationshastigheter, vilket ger en diagnostisk signal som indikerar att mekaniska problem utvecklas innan mätnoggrannheten försämras avsevärt. Denna förutsägande underhållskapacitet gör det möjligt för operatörer att planera lagerbyte under schemalagda underhållsavbrott snarare än att reagera reaktivt på mätarfel. , som i vårdnadsöverföringstjänsten kan utlösa kostsamma mätarbytesprocedurer och potentiella faktureringstvister.

Kalibrering, provning och spårbarhet

Noggrannheten hos en gasturbinflödesmätare som används vid förvarsöverföring eller skattemätning är bara så bra som den kalibrering som fastställde dess K-faktorkurva och det bevisprogram som verifierar K-faktorn förblir stabilt under hela tjänsteperioden. Kalibrering och bevisning är distinkta men kompletterande aktiviteter som tillsammans ger den metrologiska spårbarhet som krävs för juridiskt verkställbara kommersiella transaktioner.

Fabrikskalibrering

Fabrikskalibrering utförs på en flödeskalibreringsanläggning med ett referensmedium, vanligtvis luft eller naturgas, med en spårbar huvudmätare eller volymstandard som referens. Kalibreringen fastställer K-faktorn vid flera flödeshastigheter över mätarens område, vilket ger en kalibreringstabell eller polynomkorrektionskurva som lagras i mätarens elektroniska sändare eller tillhörande flödesdator. Kalibreringscertifikat ska ange vilken referensstandard som används, dess spårbarhet till nationella eller internationella mätstandarder, referensstandardens osäkerhet och den utökade osäkerheten för mätarens kalibrerade K-faktor vid varje testat flöde. För mätare avsedda för förvarsöverföring måste kalibrering utföras på gas vid förhållanden som är representativa för drifttryck för att undvika densitetseffekter på K-faktorn som inte fångas upp av luftkalibrering vid atmosfärstryck.

Provning i tjänst

Mätarprovning verifierar K-faktorn för en mätare som är installerad i drift mot en kalibrerad provningsanordning eller en mastermätare med känd kalibrering, utan att ta bort mätaren från rörledningen. Rörprovare, små volymprovare och mastermätare är de tre huvudsakliga provningsmetoderna som används för gasturbinflödesmätare i förvarsöverföringstjänst. Den provningsfrekvens som krävs enligt tillämpliga regler och kommersiella avtal varierar men sträcker sig vanligtvis från månad till år beroende på storleken på den uppmätta transaktionen och mätarens stabilitetshistorik. Provningsresultaten jämförs med den fastställda K-faktorn, och om avvikelsen överstiger den överenskomna toleransen (typiskt plus eller minus 0,25 till 0,5 % beroende på kontrakt), justeras mätarfaktorn och avvikelsen kan utlösa en faktureringskorrigering för mätperioden sedan den senaste giltiga bevisningen.

Checklista för val av gasturbinflödesmätare

Att välja en gasturbinflödesmätare för en specifik tillämpning kräver en systematisk utvärdering av processförhållandena, prestandakrav och installationsbegränsningar. Följande checklista täcker de kritiska parametrarna som måste definieras innan en specifikation kan slutföras:

1. Definiera gassammansättningen och bekräfta renheten : Identifiera alla komponenter inklusive spårföroreningar, kondensatpotential och frätande ämnen. Kontrollera att gasen kan garanteras ren och torr vid mätarens inlopp under alla driftsförhållanden.
2. Fastställ flödesintervallet inklusive minimi-, normal- och maximalhastigheter : Bekräfta att det erforderliga flödesintervallet ligger inom den möjliga minskningen av en enstaka meters storlek, eller planera för flera mätare parallellt med automatisk strömväxling om det erforderliga intervallet överstiger vad en enskild mätare kan täcka.
3. Ange kraven på noggrannhet och avståndsförmåga : Bestäm om applikationen kräver skattegrad plus eller minus 0,5 % noggrannhet eller om en processgrad plus eller minus 1,0 % eller plus eller minus 2,0 % är acceptabel, eftersom detta direkt påverkar mätarkostnaden.
4. Bekräfta maximalt driftstryck och temperatur : Kontrollera att mätarens tryck och temperaturvärden överstiger de maximala störningsförhållandena, inte bara de normala driftsförhållandena.
5. Bedöm tillgängliga raka rördragningar : Undersök installationsplatsen för att bekräfta att de nödvändiga raka sträckorna uppströms och nedströms kan uppnås, eller planera för installation av flödesbehandlare om de inte kan.
6. Bestäm utsignal och integrationskrav : Bekräfta om pulsutgången kommer att anslutas direkt till en flödesdator, ett DCS-ingångskort eller ett SCADA-system, och ange önskat utgångsformat (frekvens, HART, Modbus eller pulsräkning).
7. Ange provningsmetod och intervall : För depåöverföringsmätare måste provningsmetoden avtalas med handelsparterna innan mätare och provare specificeras, eftersom vissa bevismetoder ställer specifika krav på mätarkroppens utformning.

Gasturbinflödesmätaren är fortfarande en av de mest exakta, tillförlitliga och kostnadseffektiva teknikerna för höghastighetsmätning av ren gas över hela området från små industriella installationer till mätstationer för naturgastransmission med stor diameter. Dess mekaniska enkelhet, välförstådda felkällor, breda räckvidd och mogna kalibrerings- och bevisande infrastruktur har bibehållit sin roll som den dominerande tekniken inom fiskal naturgasmätning i över sex decennier, och ingenting på den nuvarande marknaden erbjuder en tillräckligt övertygande kombination av konkurrerande fördelar för att förskjuta den från denna position inom överskådlig framtid där den överträffar genu$ applikationer.
