Nio dolda installationsmisstag som äventyrar flödesnoggrannheten

Har du någonsin stött på felaktiga avläsningar, svårt underhåll eller fullständigt fel under installationen av flödesmätaren?

I de flesta fall ligger problemet inte i själva instrumentet utan i installationsdetaljer som ofta förbises.
Otillräckliga raka rördragningar för elektromagnetiska flödesmätare, felaktigt placerade filter för mätare med variabel yta eller tryckkranar installerade nedåt på kilflödesmätare - alla dessa små misstag kan leda till betydande systemfel.
Den här artikeln sammanfattar nio av de vanligaste installationsproblemen på plats som finns i flödesmätareapplikationer, vilket hjälper dig att undvika dessa fallgropar direkt från källan.

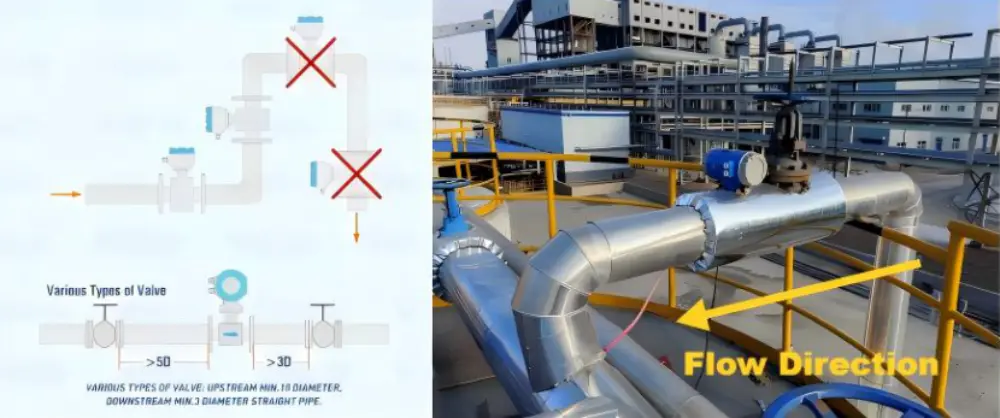

01. Felaktig installationsposition eller otillräcklig rak rörlängd (elektromagnetisk flödesmätare)

• För att säkerställa noggrann mätning måste flödesmätaren alltid arbeta under ett fullt rör.

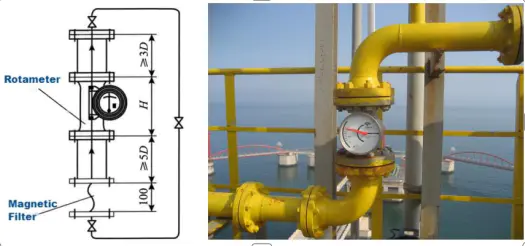

02. Felaktig installation av magnetfilter (flödesmätare med variabel area)

• Inloppets raksträcka ska mätas nedströms magnetfiltret, inte före det.

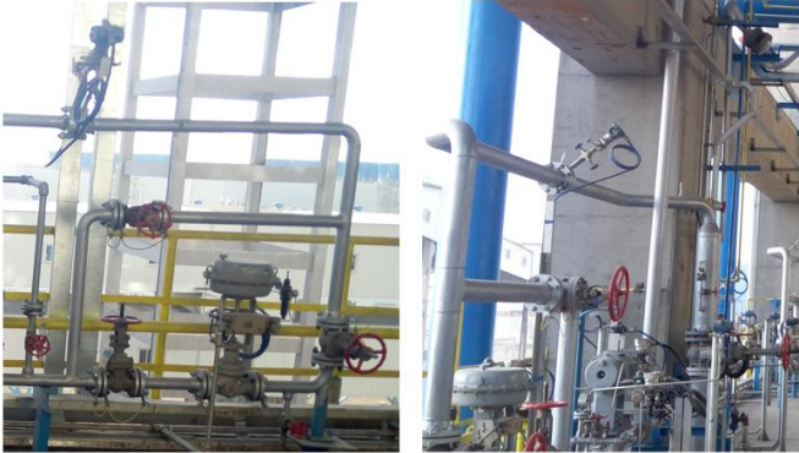

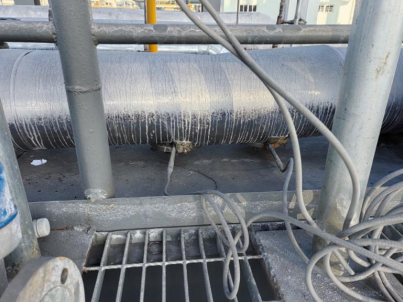

03. Felaktig installation av kilflödesmätare

• Att installera tryckuttagsflänsen vänd nedåt eller för nära en plattform lämnar inget utrymme för underhåll och orsakar sedimentuppbyggnad i tryckporten, vilket leder till mätfel. Se alltid till korrekt orientering och underhållsavstånd.

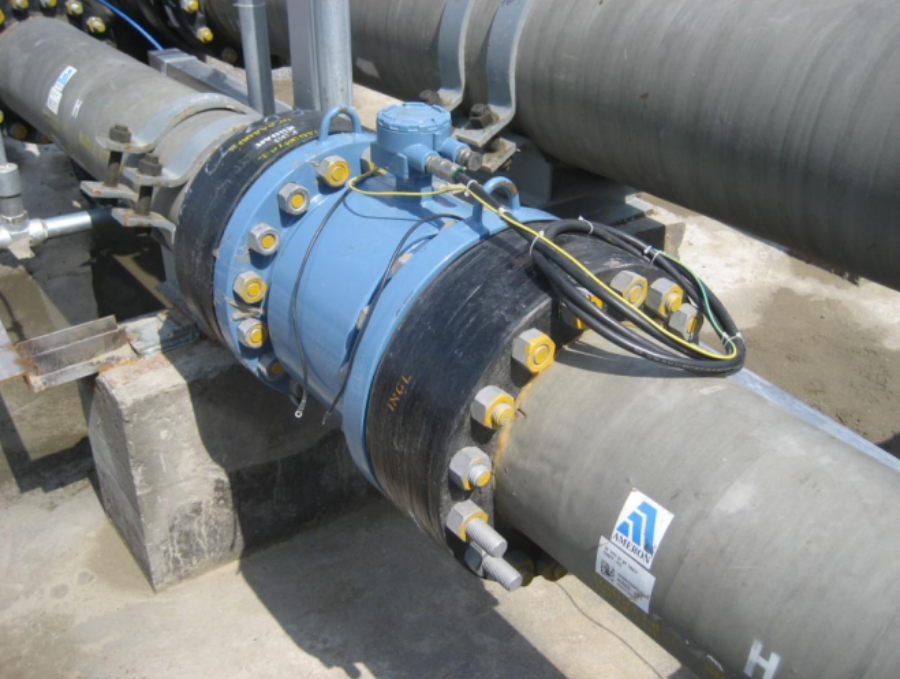

04.Jordningsringar krävs för icke-metalliska rörledningar (elektromagnetisk flödesmätare)

• Elektromagnetiska flödesmätare måste vara ordentligt jordad.
• För metallrörledningar kan interna jordningselektroder användas.
• För icke-metalliska eller fodrade metallrör krävs jordningsringar för att säkerställa stabil signalreferens.

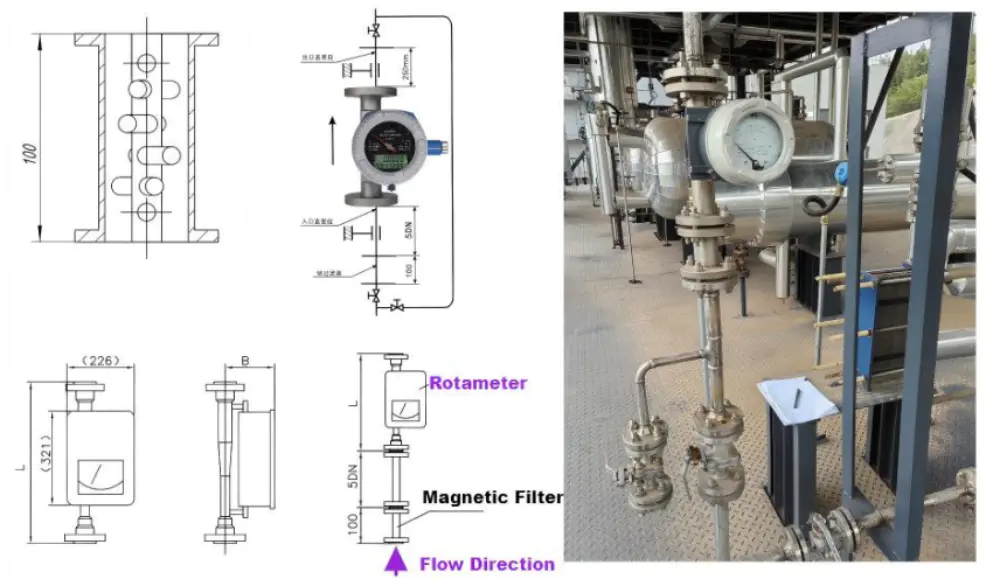

05. Krav för rak körning uppströms och nedströms (Flödesmätare med variabel area)

• Inlopps- och utloppsrören ska matcha mätarhålets storlek.
• Om installationsutrymmet tillåter, bibehåll minst 5D uppströms och 3D nedströms raka rörlängder.
• Obs: Vissa tillverkare kan hävda att inga krav på rak körning. men tillräckliga längder rekommenderas fortfarande för
  optimal noggrannhet.

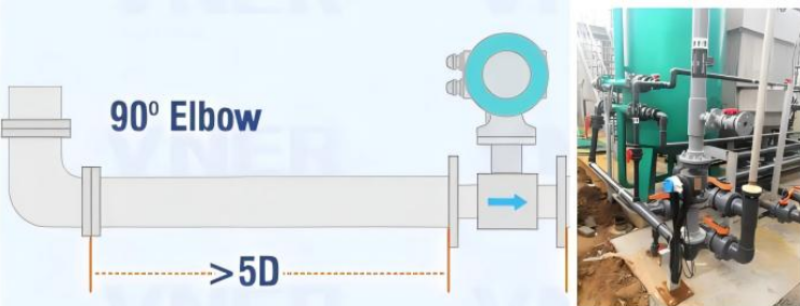

06. Uppströms och nedströms rakkörningskrav (elektromagnetisk flödesmätare)

• Undvik att installera flödesmätaren nära flödesstörande element som ventiler, vinkelbågar eller bypassledningar.
• När det är möjligt, se till minst 10D uppströms och 5D nedströms raka sträckor ("10D-5D-regeln").
• Behåll åtminstone 5D uppströms och 3D nedströms för att uppnå stabila och exakta avläsningar.

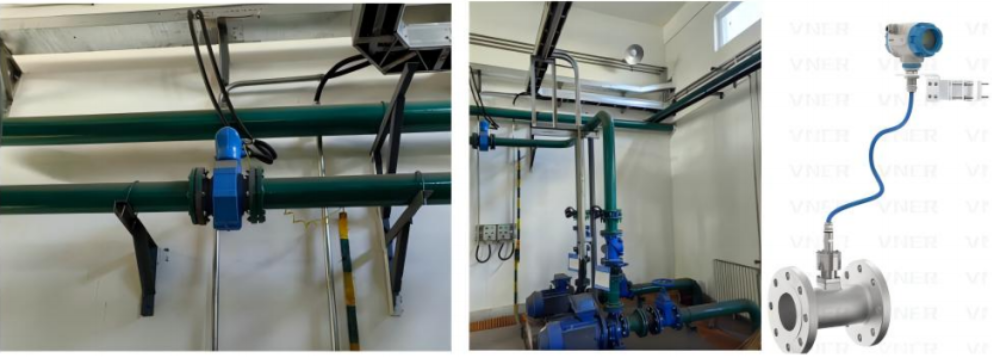

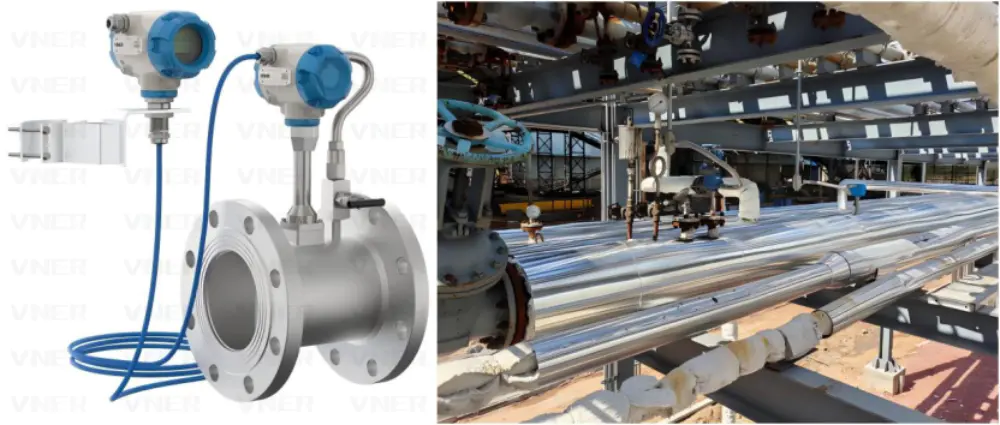

07. Virvelflödesmätare av fjärrtyp rekommenderas för ångmätning

• För ångmätning och installationer av rörställ rekommenderas den fjärrstyrda (split-typ) virvelflödesmätaren. Denna konfiguration möjliggör fjärravläsning och parameterinställning, håller sändaren borta från högtemperaturzoner (>250 °C) och gör den lämplig för höga eller otillgängliga platser.
• Fjärrkabeln måste vara en tvåledad skärmad kabel, levererad av tillverkaren, med en standardlängd på 5 m (kan anpassas upp till 20 m).

08. Använd fjärrstyrda instrument för svåråtkomliga installationer

• För installationer placerade på höjden, i diken eller längs rörställ, där observation eller justering på plats är svår, rekommenderas starkt instrument av fjärrtyp för säkrare och bekvämare användning.

09. Monteringsposition för differenstryckstransmittrar (öppningsflödesmätare)

• Beroende på installationslayouten bör differentialtrycksgivaren monteras på marknivå eller på en tillgänglig plattform för enklare kalibrering och underhåll.

• Dessa nio exempel belyser de vanligaste installationsfelen som finns i flödesmätningsapplikationer. Genom att förstå och ta itu med dessa detaljer under installationen kan du förbättra tillförlitligheten, minska stilleståndstiden och säkerställa långsiktig mätnoggrannhet.
