Vortex Flowmeter Guide: Tryck & Temperaturkompensation

En virvelflödesmätare mäter volymetriskt flöde genom att detektera frekvensen av virvlar som avges av en bluffkropp placerad i flödesströmmen - en princip som kallas von Kármán-effekten. För tillämpningar som involverar ånga, komprimerad gas eller någon annan vätska där densiteten ändras avsevärt med driftsförhållochen, är en standard virvelflödesmätare otillräcklig i sig. Tryckkompenserings- och temperaturkompensationsvarianter integrerar ytterligare sensorer direkt i mätarkroppen för att beräkna massflöde eller korrigerat volymetriskt flöde i realtid, vilket eliminerar behovet av extern instrumentering och manuella korrigeringsberäkningar. Klt välja rätt konfiguration beror på din vätsketyp, erforderlig noggrannhet och om tryck, temperatur eller båda varierar under normal drift.

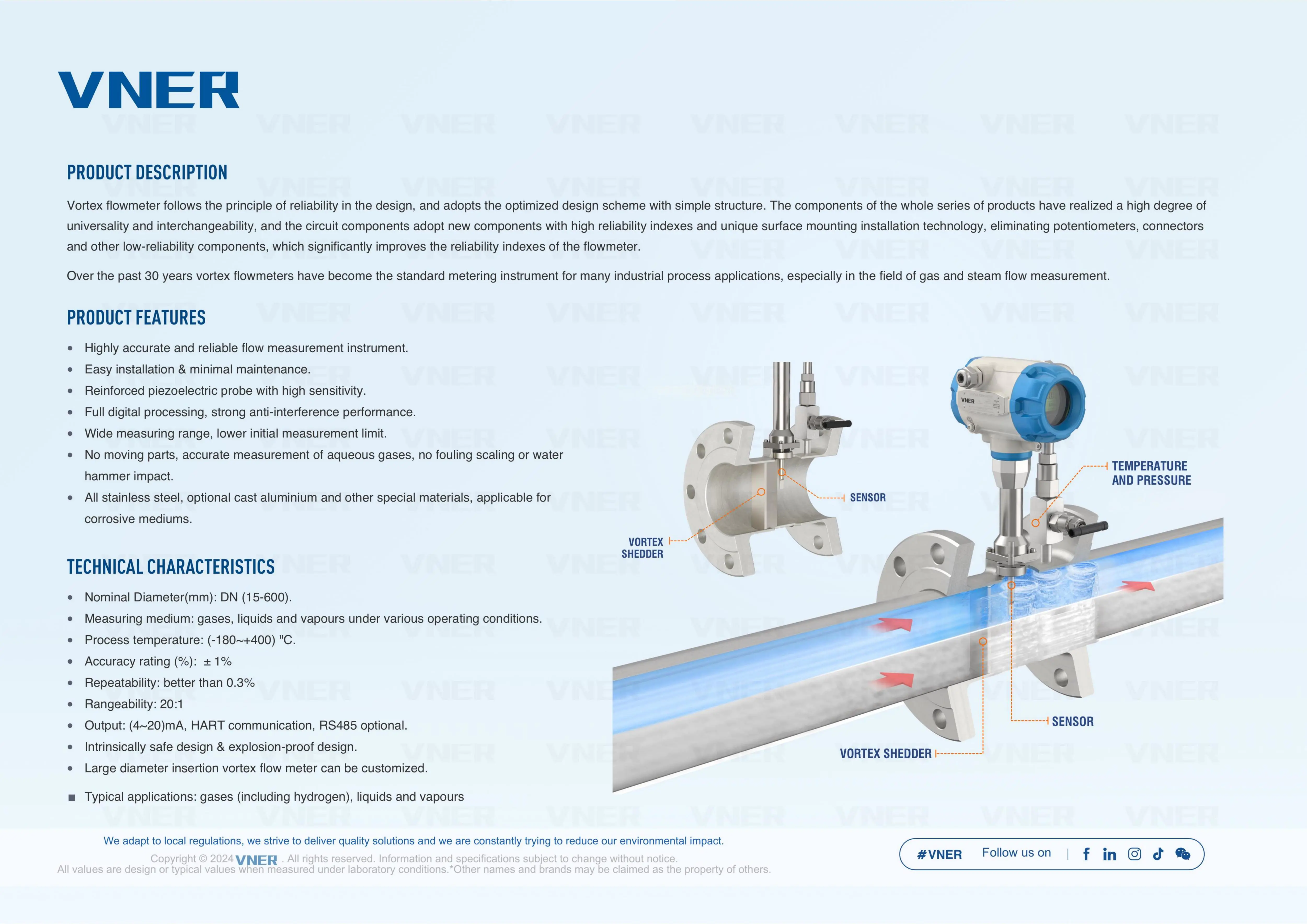

Hur en Vortex Flowmeter fungerar

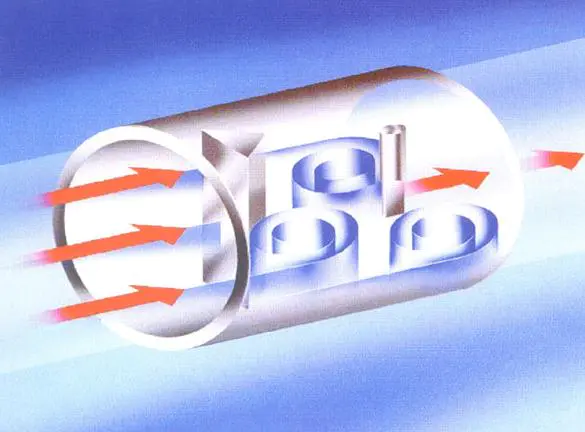

Funktionsprincipen för en virvelflödesmätare bygger på ett väletablerat vätskedynamiskt fenomen. När vätska strömmar förbi en icke-strömlinjeformad obstruktion – kallad bluffkropp eller shedder bar – genereras alternerande virvlar på varje sida av kroppen i ett regelbundet, upprepande mönster. Detta mönster kallas en von Kármán virvelgata.

Frekvensen med vilken dessa virvlar avges är direkt proportionell mot vätskehastigheten, uttryckt av Strouhal-förhållandet:

f = St × V/d

Var f är virvelavfallsfrekvensen, St är det dimensionslösa Strouhal-numret (vanligtvis 0,17–0,21 för de flesta bluffkroppsdesigner), V är vätskehastigheten, och d är bredden på bluffkroppen. Eftersom Strouhal-talet förblir nästan konstant över ett brett Reynolds-talområde, fungerar virvelfrekvensen som en pålitlig, linjär indikator på flödeshastighet.

Detektionsmetoder

Virvlarna skapar oscillerande tryckfluktuationer som detekteras av en av flera avkänningstekniker inbäddade i eller nära bluffkroppen:

• Piezoelektriska sensorer : Den vanligaste typen. En piezoelektrisk kristall genererar en liten spänningssignal som svar på den oscillerande kraften från varje virvel. Dessa sensorer har inga rörliga delar och är mycket tillförlitliga vid ång- och gasservice.
• Kapacitanssensorer : Upptäck tryckskillnaden som skapas av virvlar med hjälp av ett flexibelt membran. Mindre mottaglig för vibrationsstörningar än vissa piezoelektriska konstruktioner.
• Ultraljudssensorer : Vissa avancerade konstruktioner använder ultraljudsstrålar riktade över rörhålet för att detektera virvelinducerade hastighetsfluktuationer, vilket möjliggör icke-inträngande mätning.

Oavsett detekteringsmetod är utsignalen från en grundläggande virvelflödesmätare en frekvenspulssignal proportionell mot volymetrisk flödeshastighet . Klt konvertera detta till massflöde eller standardiserat volymetriskt flöde kräver kunskap om vätskedensitet - det är där kompensationsvarianter blir väsentliga.

Varför kompensation är nödvändig för noggrann flödesmätning

En virvelflödesmätares pulsutgång återspeglar det faktiska volymetriska flödet under driftförhållanden - den verkliga volymen som passerar genom mätaren i det ögonblicket. För många vätskeapplikationer där densiteten är relativt stabil är detta tillräckligt. Men för gaser, ånga och superkritiska vätskor , är förhållandet mellan volymetriskt flöde och massflöde mycket känsligt för både tryck och temperatur.

Tänk på mättad ånga vid två olika tryck:

• At 5 bar (absolut) , har mättad ånga en densitet av ca 2,67 kg/m³
• At 10 bar (absolut) Densiteten av mättad ånga stiger till ungefär 5,16 kg/m³

Samma volymflödesavläsning vid dessa två förhållanden representerar nästan dubbelt så mycket massflöde vid 10 bar jämfört med 5 bar. Utan att ta hänsyn till denna densitetsskillnad skulle ett ångenergidebiterings- eller processkontrollsystem baserat enbart på volymetrisk produktion ha fel som överstiger 30–50 % under varierande tryckförhållanden. Kompensation åtgärdar detta direkt genom att mata in realtidstryck- och/eller temperaturdata till flödesdatorn för att kontinuerligt beräkna korrigerade värden.

Tryckkompensationsvirvelflödesmätare

A tryckkompenserande virvelflödesmätare integrerar en tryckgivare – vanligtvis en trycksensor av piezoresistiv eller kapacitanstyp – i mätarkroppen bredvid virveldetekteringselementet. Den interna flödesdatorn använder avläsningen av levande tryck tillsammans med den uppmätta virvelfrekvensen för att beräkna vätskedensiteten från förladdade egenskapstabeller, och härleder sedan massflöde eller korrigerat volymetriskt flöde i realtid.

När enbart tryckkompensation är tillräcklig

Tryckkompensering är lämplig – och tillräcklig – när vätsketemperaturen antingen är konstant eller kan antas konstant inom en acceptabel tolerans. Det vanligaste scenariot är mättad ånga tjänst : eftersom mättad ånga existerar vid en fast temperatur för ett givet tryck, definierar endast mätning av tryck det termodynamiska tillståndet för vätskan. Ingen separat temperaturmätning krävs för att bestämma densiteten.

Ytterligare lämpliga applikationer inkluderar:

• Tryckluftssystem där framledningstemperaturen är relativt stabil men ledningstrycket varierar med kompressorns cykling
• Distribution av kväve eller inert gas vid nästan omgivningstemperatur med variabelt samlingstryck
• Naturgasmätning där temperaturvariationen är måttlig (inom ±10°C från ett referensvärde)

Typiska specifikationer

De flesta tryckkompenserande virvelflödesmätare på marknaden har integrerade trycksensorer klassade till 0–4 MPa eller 0–10 MPa , med tryckmätningsnoggrannhet typiskt ±0,5 % FS . Den kombinerade flödesmätningsosäkerheten efter kompensation ligger i allmänhet inom intervallet ±1,0–1,5 % av avläsning för ånga och gas, jämfört med ±0,5–1,0 % för enbart virvelelementet som mäter volymetriskt flöde i vätskor.

Temperaturkompensation Vortexflödesmätare

A temperaturkompenserande virvelflödesmätare integrerar en motståndstemperaturdetektor (RTD) - oftast en Pt100 eller Pt1000 klass A givare — in i mätaren eller dess omedelbara uppströms/nedströms medföljande koppling. Temperatursignalen matar samma interna flödesdator, som använder vätskeegenskapsdata för att härleda densitet och beräkna massa eller korrigerat flöde.

När endast temperaturkompensation används

Enbart temperaturkompensation är mindre vanligt än enbart tryck eller kombinerad kompensation, men har legitima tillämpningar:

• Vätskeflöde vid konstant tryck men variabel temperatur : Varmvattenkretsar, termiska oljesystem och kylvattenslingor där rörtrycket regleras men temperaturen varierar med processbelastningen
• Gasflöde vid känt stabilt matningstryck : När en tryckregulator håller uppströmstrycket tätt men omgivnings- eller processtemperaturen varierar säsongsmässigt eller dagligen
• Förvarsöverföring av gaser vid reglerat tryck : Där trycket är fixerat genom kontrakt eller reglering och endast temperaturen behöver aktiv övervakning

FoTU-placering och svarstid

RTD:n är vanligtvis installerad i en termobrunn 3–5 rördiametrar nedströms av virvelmätarkroppen för att undvika att störa flödesprofilen vid mätpunkten. Termobrunns design spelar roll: en tungväggig termobrunn ökar termisk eftersläpning, vilket kan introducera transienta fel under snabba temperaturförändringar. För processer med snabba temperatursvängningar, a termobrunn med reducerad spets eller snabb respons med en svarstid under 5 sekunder rekommenderas.

Kombinerad tryck- och temperaturkompensationsvirvelflödesmätare

Den mest kapabla och brett specificerade varianten integrerar både tryck- och temperatursensorer i en enda mätarenhet. Med tillgång till båda variablerna samtidigt kan den interna flödesdatorn tillämpa hela tillståndsekvationen för vätskan – vilket ger efter sann massflödesberäkning utan några antaganden om driftförhållanden .

Denna konfiguration är obligatorisk för:

• Överhettad ånga : Till skillnad från mättad ånga finns överhettad ånga vid temperaturer över mättnadskurvan för ett givet tryck. Både tryck och temperatur är oberoende variabla och måste båda mätas för att bestämma densiteten från ångtabeller.
• Överföring av naturgasförvar : AGA (American Gas Association) och ISO-standarder för naturgasmätning kräver korrigering till basförhållanden med användning av både tryck och temperatur
• Variabla processgaser : Blandgasströmmar, biogas eller processavgas där både sammansättning och driftsförhållanden fluktuerar
• Ångenergimätning för fakturering eller allokering : Där BTU eller kJ-utgång måste beräknas noggrant över ändrade belastningsförhållanden

Tillverkare som Yokogawa (digitalYEWFLO-serien), Endress Hauser (Prowirl F 200) och Emerson (Rosemount 8800D MultiVariable) erbjuder helt integrerade multivariabla virvelflödesmätare som mäter virvelfrekvens, tryck och temperatur i en enda processanslutning, som matar ut massflöde direkt via HART, FOUNDATION Fältbuss, FOUNDATION.

Jämförelse: Standard vs kompenserade virvelflödesmätare

Installationskrav som påverkar noggrannheten

Oavsett kompensationskonfiguration är virvelflödesmätare känsliga för flödesprofilförvrängningar orsakade av uppströms rörgeometri. Att uppfylla raka krav är inte förhandlingsbart för att uppnå nominell noggrannhet.

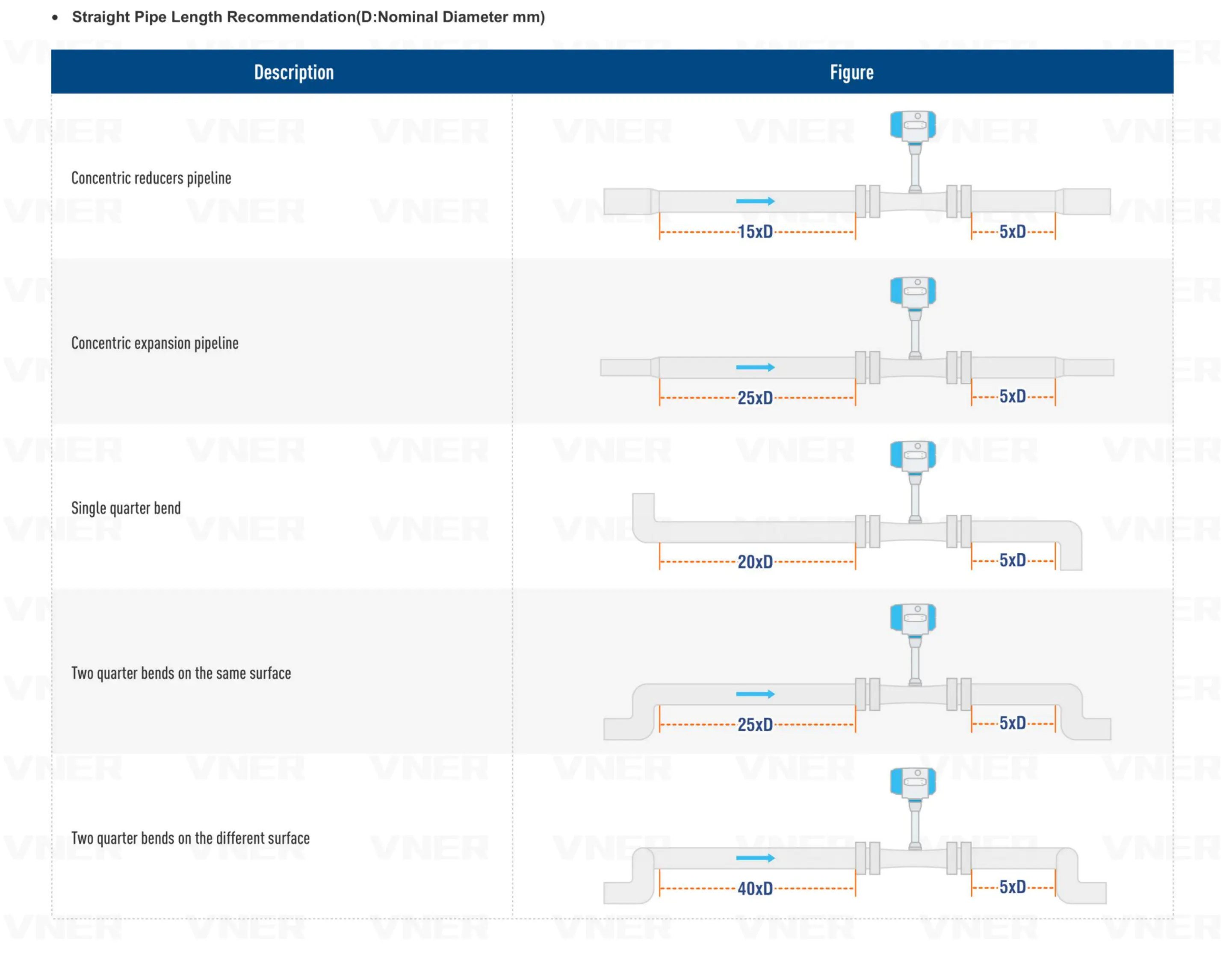

Krav på raka rör uppströms och nedströms

Följande krav för rakkörning gäller för de flesta virvelflödesmätare under standardinstallationsförhållanden. Faktiska krav varierar beroende på tillverkare och mätardesign:

Vibrations- och pulsationskänslighet

Vortexflödesmätare är i sig känsliga för mekaniska vibrationer eftersom deras sensorer detekterar oscillerande krafter. Rörledningsvibrationer vid frekvenser nära virvelavfallsfrekvensen kan orsaka falska pulser, signalbortfall eller oregelbundna avläsningar . De flesta moderna digitala signalprocessorer inkluderar adaptiv filtrering för att skilja mellan virvelsignaler och vibrationsbrus, men svåra vibrationsmiljöer - nära kompressorer, pumpar eller ångturbiner - bör utvärderas noggrant. Att montera mätaren på en vibrationsisolerad spolebit eller flytta den längre från vibrationskällan är praktiska saneringsstrategier.

Flödesintervall och minimiflödesöverväganden

Varje virvelflödesmätare har en lägsta mätbar flödeshastighet - vanligtvis 0,5–1,0 m/s för vätskor and 3–5 m/s för gaser och ånga — under vilken virvelavgivningen blir oregelbunden och signalen opålitlig. Detta lägre tröskelvärde kallas ofta cutoff-hastigheten eller minsta detekterbara flödet. Under denna punkt avger mätaren noll oberoende av det faktiska flödet, vilket måste beaktas i applikationer med breda nedläggningskrav.

Det praktiska nedsänkningsförhållandet för de flesta virvelmätare är 10:1 till 20:1 , jämfört med 100:1 eller mer för Coriolis eller magnetiska flödesmätare. För ångsystem som regelbundet arbetar med låg belastning - till exempel under anläggningsstart eller över natten - kan denna begränsning orsaka betydande mätningsgap om inte mätaren är dimensionerad konservativt för det maximala förväntade flödet snarare än genomsnittet.

En användbar storleksregel: välj en meterstorlek där normal arbetsflödeshastighet faller mellan 3 och 15 m/s för gas/ånga och mellan 1 och 7 m/s för vätskor. Detta säkerställer att arbetspunkten håller sig väl inom det linjära området samtidigt som det lämnar utrymme för flödesstötar.

Välja rätt Vortex Flowmeter Configuration

Använd följande beslutskriterier för att identifiera lämplig virvelflödesmätare för din applikation:

1. Identifiera din flytande fas och variabilitet : Vätska vid stabila förhållanden → standardvirvel. Mättad ånga eller gas med variabelt tryck → tryckkompensation. Överhettad ånga, naturgas eller vilken gas som helst med både tryck- och temperaturvariation → kombinerad P T-kompensation.
2. Bestäm om massflöde eller volymetriskt flöde krävs : Energidebitering, förvaringsöverföring och förbränningskontroll kräver vanligtvis massflöde. Tankfyllning eller processbatchning behöver kanske bara volymflöde, då kan det räcka med en standard- eller enkelkompensationsmätare.
3. Kontrollera Reynolds nummer vid minsta flöde : Vortexmätare kräver ett minimum Reynolds antal på ungefär Re = 20 000 för tillförlitlig fällning. För trögflytande vätskor eller förhållanden med mycket lågt flöde kanske denna tröskel inte kan uppnås och en alternativ teknik bör övervägas.
4. Bedöm installationsmiljön : Höga vibrationer, pulserande flöde eller otillräcklig raksträcka kan kräva en annan mätarteknik eller betydande rörändringar innan virvelmätning är genomförbar.
5. Utvärdera kommunikations- och integrationskrav : Kompenserade virvelmätare matar ut flera processvariabler. Bekräfta att kontrollsystemet eller datainsamlingsinfrastrukturen stöder mätarens utdataprotokoll — HART, Profibus eller FOUNDATION Fieldbus — innan du anger en multivariabel enhet.

För de flesta applikationer för mätning av ångenergi – som representerar det största enstaka användningsfallet för kompenserade virvelflödesmätare – är en kombinerad tryck- och temperaturkompensationsenhet den korrekta specifikationen. Marginalkostnaden för en modell med endast tryck är blygsam, medan förbättringen av noggrannheten för överhettad ånga är betydande och ofta krävs av energihanteringsstandarder på plats som ISO 50001.
