Vad gör en Coriolis-massflödesmätare till den ultimata lösningen för mätning med hög noggrannhet i modern industri?

Mitt i den djupgående omvandlingen av Industry 4.0 är precision för vätskemätning inte längre bara en teknisk parameter; det har blivit ett kärnmått för att mäta automatiserad produktionseffektivitet och intelligenta övervakningsnivåer. Med sin subversiva designfilosofi, Coriolis massflödesmätare har helt brutit bojorna för traditionell volymetrisk mätning, som ofta begränsas av miljöfaktorer som temperatur, tryck och vätskedensitet. För närvarande penetrerar denna teknik snabbt avancerade tillverkningssektorer som petrokemi, livsmedel och läkemedel, halvledartillverkning och den marina industrin, och blir den erkända "guldstandarden" för komplex vätskeövervakning. När globala industrier svänger mot koldioxidneutralitet och avfallsminskning, ger möjligheten att mäta massa direkt den ultimata datagrunden för resursoptimering och spårning av koldioxidavtryck.

Vad är en Coriolis-massflödesmätare?

En Coriolis massflödesmätare är ett sofistikerat precisionsinstrument designat baserat på klassiska dynamiska principer, speciellt Coriolis-effekten. När det gäller fysisk väsen, är det generationer bortsett från traditionella mynnings-, turbin- eller elektromagnetiska flödesmätare. Konventionella anordningar mäter för det mesta "vätskevolym", som är mycket känslig för störningar från termisk expansion eller sammandragning. Däremot mäter en Coriolis-mätare den "sanna massan" av vätskan - en fysisk kvantitet som förblir konstant under alla driftsförhållanden, oavsett om vätskan är en kokande vätska eller en komprimerad gas.

Invändigt består dess kärna av ett eller två mätrör som hålls i ett tillstånd av exakt kontrollerad vibration. Ett högfrekvent litet ställdon (drivspole) driver mätrören att vibrera vid deras specifika naturliga frekvens, ungefär som en stämgaffel. Denna design utnyttjar på ett genialiskt sätt den tröghetskraft som genereras av vätskepartiklar som rör sig i ett vibrerande system, och omvandlar det abstrakta attributet massa till fångbara mekaniska signaler. Denna direktmätningsmetod eliminerar behovet av komplexa densitetsberäkningar, vilket ger en "single-source-of-sanning" för processingenjörer.

Hur fungerar en massflödesmätare?

För att på djupet förstå funktionsmekanismen för denna flödesmätare måste vi observera det dynamiska mekaniska beteendet hos vätskan när den kommer in i de högfrekventa vibrerande rören. Denna process kan delas in i fyra tekniska kärnsteg:

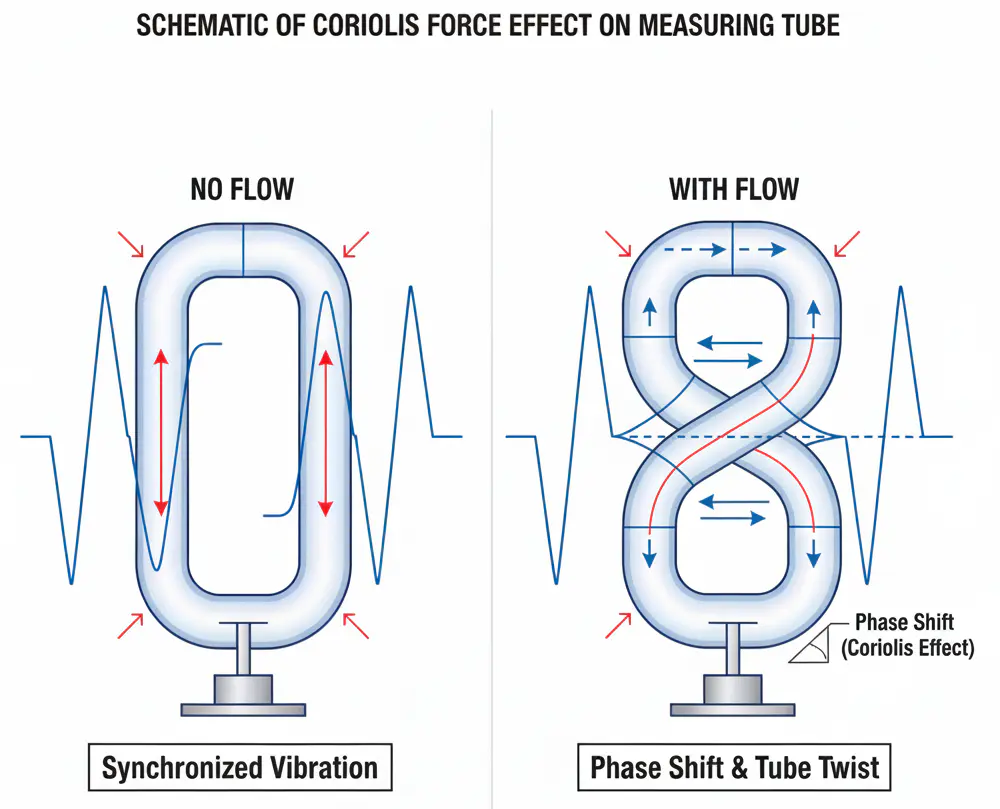

Högfrekvent vibrationsexcitering: När flödesmätaren startar, driver ställdonet mätrören för att producera mikrovibrationer vid en hög frekvens (vanligtvis 400-1000 Hz). I ett statiskt tillstånd (inget flöde) är vibrationscyklerna för hela röret helt synkroniserade i både tid och rum. Sensorerna vid in- och utloppet känner av identiska sinusvågor.

Medverkan av Coriolis Force: När vätska eller gas börjar strömma genom de vibrerande rören med hög hastighet, försöker de rörliga vätskepartiklarna, på grund av tröghet, att motstå de periodiska vibrationerna från rören. På inloppssidan motstår vätskan att tryckas bort från vibrationscentrum; på utloppssidan motstår den att dras tillbaka. Denna interaktionskraft är känd inom fysiken som "Coriolis-kraften".

Mekanisk deformation och vridning: Corioliskraften verkar i motsatta riktningar på inlopps- och utloppshalvorna av röret, vilket gör att röret genomgår en subtil "vridning" eller "deformation" som är osynlig för blotta ögat. Denna mekaniska vridning är direkt proportionell mot massflödeshastigheten - ju mer massa som rör sig genom, desto större kraft och desto mer betydande vridning.

Fasskiftesomvandling och dataavkodning: Denna deformation stör synkroniseringen mellan de två ändarna av röret. Sensorer installerade vid inlopps- och utloppsändarna fångar "Fasskifte" (tidsfördröjning) mellan de två vibrationssignalerna. Genom high-performance digital signal processing (DSP)-chips omvandlar systemet omedelbart denna mikrosekundstidsskillnad till extremt exakta massflödesavläsningar, samtidigt som densiteten beräknas utifrån förändringen i egenfrekvens.

Vilka är de betydande fördelarna med Coriolis flödesmätare?

Anledningen Coriolis flödesmätare har ersatt traditionella i många avancerade industriella scenarier härrör från en kombination av nästan kompromisslösa tekniska fördelar:

Oöverträffad mätnoggrannhet och repeterbarhet: Moderna Coriolis-mätare kan ge massmätningsnoggrannhet så hög som ±0,1 % eller till och med ±0,05 %. Denna precisionsnivå är avgörande för vårdnadsöverföring, där till och med ett fel på 0,5 % kan leda till miljontals dollar i förluster under ett år. Den höga repeterbarheten säkerställer att tillverkningsprocessen förblir konsekvent sats efter sats.

Överlägsen vibration och miljöimmunitet: Instrumentets interna driftfrekvens är vanligtvis inställd exakt runt 400 Hz. Denna högfrekventa operation fungerar som ett naturligt "filter", vilket gör att enheten kan särskilja sin egen mätsignal från det lågfrekventa mekaniska bruset som är vanligt i industriella miljöer - som dånet från stora pumpaggregat, industriella kompressorer eller fartygets huvudmotorer. Detta säkerställer extremt hög lässtabilitet även under de mest "bullriga" anläggningsförhållandena.

Förenklad teknisk implementering och låg livscykelunderhåll:

• Inga krav på rakt rör: Till skillnad från turbin- eller ultraljudsmätare som kräver 10-20 diametrar av rakt rör för att stabilisera flödesprofiler, är en Coriolismätare oberoende av flödesprofilen. I trånga utrymmen som offshoreplattformar eller fartygshytter sparar detta enorma mängder utrymme och ingenjörskostnader.
• Inga rörliga delar i strömmen: Det finns inga lager att slita ut eller rotorer att täppa till. Detta resulterar i en otroligt låg total ägandekostnad (TCO) och hög drifttid för kritisk infrastruktur.

"Digital sensor" med multiparameterintegration: En enda Coriolismätare tillhandahåller en "treenighet" av data: Massflöde, Densitet och Temperatur. Genom att integrera dessa värden kan mätaren även mata ut volymflöde och koncentration, vilket effektivt ersätter tre separata instrument med en digital nod.

VNER AC-, AG- och AH-serien: Specialiserade lösningar för industriella utmaningar

För att möta de olika och ofta extrema kraven från modern industri har VNER utvecklat tre specialiserade serier av Coriolis massflödesmätare, var och en konstruerad för specifika driftsmiljöer och regulatoriska standarder.

1. AC Series Coriolis massflödesmätare: Flaggskeppet för mångsidiga industriella tillämpningar

Den AC Series Coriolis massflödesmätare representerar toppen av VNERs flaggskeppsteknologi, designad för att fungera som en mångsidig "arbetshäst" för högprecisionsmätning av massflöde och densitet inom det bredaste utbudet av industrisektorer.

• Teknisk spetskompetens och signalintegritet : Drivs av A-Series full-digital sändarplattform, den utnyttjar avancerad digital signalbehandling (DSP) för att hantera ultralågt flödessignaler med lätthet. Den integrerade MFD™ (Multi-Frequency Drive) Tekniken ger exceptionell stabilitet även i närvaro av tvåfasiga gas- eller gas-vätskeförhållanden, vilket vanligtvis gör att traditionella mätare misslyckas.

• Extrema specifikationer : Den har en massflödesnoggrannhet på upp till ±0,05 % och tål driftstryck upp till 15,0 MPa . Dess termiska motståndskraft är oöverträffad, med modeller som kan arbeta i kryogena zoner vid -196°C eller i extrem värme upp till 380°C .

• Nyckelapplikationer : Det är det föredragna valet för precisions kemikaliedosering, kolväteblandning i raffinaderier och högtrycks kemiska insprutningsskidor i krävande offshoremiljöer.



2. AG CNG/LNG Specialiserad Coriolis Mass Flowmeter: Dedikerad för CNG & LNG-bränsle

Den AG CNG/LNG Specialized Coriolis Mass Flowmeter är en högspecialiserad linje konstruerad specifikt för naturgasens värdekedja, med fokus på de unika utmaningarna med överföring av komprimerad naturgas (CNG) och flytande naturgas (LNG).

• Högtrycks- och kryogen motståndskraft : AG CNG015-modellen är byggd för att överleva de extrema trycken från fordonsbränsle, klassad upp till 40,0 MPa . Omvänt är LNG-modellerna optimerade för den kryogena verkligheten av flytande metan, och bibehåller strukturell integritet vid -196°C för att förhindra läckor och felaktigheter.

• Smarta algoritmer för gasmätning : Med den proprietära A-GAS™-algoritm , ger denna serie ultrahög frekvensupplösning för att eliminera fel som vanligtvis orsakas av låg gasdensitet och hög flödeshastighet. Detta säkerställer en certifierad batchbränslenoggrannhet på ±0,50 % .

• Nyckelapplikationer : Viktigt för CNG-automater på detaljhandelsstationer, storskalig LNG-fartygsbunkring och lossning av trailers vid virtuella pipeline-satellitstationer.



3. AH Hygienic Coriolis Mass Flowmeter: Standarden för hygieniska och aseptiska processer

Den AH Hygienic Coriolis Mass Flowmeter är dedikerad till den sanitära världen, där renlighet och precision är lika viktigt. Den är skräddarsydd för livsmedels-, dryckes-, mejeri- och läkemedelsindustrin.

• Aseptisk teknik : Sensorn har en självdränerande, dödzonsfri flödesväg som eliminerar risken för bakterietillväxt. Våta delar är polerade till en standard Ra 0,8 μm , med en högpolerad Ra 0,38 μm alternativ för de mest känsliga läkemedelsvätskorna. Det är fullt CIP/SIP-kapabel , vilket innebär att den kan genomgå upprepade steriliseringscykler vid hög temperatur utan att avvika i noggrannhet.

• Material och efterlevnadsintegritet : Alla fuktade komponenter är tillverkade av SS316/SS316L och är helt kompatibla med ASME BPE och andra globala sanitära standarder, vilket säkerställer den högsta nivån av produktsäkerhet.

• Nyckelapplikationer : Kritiskt för fettstandardisering vid mjölkbearbetning, exakt dosering av ingredienser i bryggerier och buffertberedning vid läkemedelstillverkning där spårbara batch-register är obligatoriska.



Jämförelsetabell för vanliga flödesmätningstekniker

Vilka vätskor kan en Coriolis-mätare mäta?

Den Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Extrem komplex vätskehantering: Det utmärker sig när det gäller att mäta högviskösa polymerer som skulle gripa en turbinmätare, bryta slurry med icke-newtonska vätskeegenskaper och slipande suspensioner. Inom läkemedelssektorn stöder dess "full-drain"-design Clean-in-Place (CIP) och Sterilization-in-Place (SIP), vilket säkerställer ingen korskontaminering mellan batcher.

Industriell gasmätning med hög precision: Gaser är mycket komprimerbara, vilket gör volymetrisk mätning till en mardröm. En Coriolismätare ignorerar tryckfluktuationer och mäter gasmolekylerna direkt. Detta gör det till det föredragna valet för högtrycksöverföring av naturgas, vätgastankstationer och industriell ren gasdistribution.

Dubbelfasflödesutmaningar och gränser: Historiskt sett orsakade "slug flow" eller hög gasindragning Coriolis-mätare att stanna. Men nästa generations mätare använder "Multi-Frequency Drive" och avancerade DSP-algoritmer för att upprätthålla vibrationer även när vätskan är en rörig blandning av olja, vatten och gas. Detta är ett genombrott för olje- och gasindustrin, särskilt inom brunnhuvudsövervakning där separatorutrustning är för dyr att installera.

Vanliga frågor om Coriolis flödesmätare

1: Varför är en Coriolismätare dyrare än andra typer? A1: Den initiala kostnaden är högre på grund av den komplexa tillverkningen av de vibrerande rören och den sofistikerade elektroniken som krävs för mikrosekundsignalbehandling. Men när man tar hänsyn till bristen på raka rördragningar, borttagandet av temperatur-/trycktransmittrar och designen utan underhåll, är "Total Cost of Ownership" ofta lägre under en 5-årsperiod.

2: Spelar mätarens orientering någon roll under installationen? A2: Ja. För vätskeapplikationer är läget "rör ner" att föredra för att förhindra att luftbubblor fastnar. För gasapplikationer är "tub-up" bäst för att tillåta eventuell kondenserad fukt att rinna ut. Sidomontering används för självdränerande slam.

3: Kan en Coriolismätare skadas av luft i ledningen? A3: I allmänhet nej. Även om luft kan orsaka ett tillfälligt "mätfel" eller "brus" i signalen, skadar den inte mätaren mekaniskt. Elektroniken är utformad för att återställa signalen så snart vätskeflödet återgår till det normala.

4: Finns det en maximal viskositetsgräns för dessa mätare? S4: Det finns ingen teoretisk gräns för Coriolis-effektens fysik. Men praktiskt taget bestäms gränsen av tryckfallet. Extremt viskösa vätskor kräver mer pumptryck för att röra sig genom mätarens böjda rör.

5: Hur ofta behöver jag kalibrera om en Coriolis-mätare? A5: Eftersom det inte finns några rörliga delar att slita är "nollpunkten" otroligt stabil. Många industrier kalibrerar bara om vartannat till vart femte år, eller närhelst regulatoriska krav så kräver. Om mätaren inte utsätts för extrem korrosion eller erosion, förblir dess kalibreringsfaktor anmärkningsvärt konstant.

Som den ultimata lösningen för mätning med hög noggrannhet i modern industri, har det utbredda antagandet av Coriolis Mass Flowmeter markerar ett totalt språng från "eran av rå volymetrisk mätning" till "eran av exakt masskontroll." Genom att tillhandahålla en enda, pålitlig och flera parametrar datakälla, ger det ingenjörer möjlighet att optimera sina processer med oöverträffad granularitet. Oavsett om det handlar om att säkerställa den exakta smakprofilen för en läsk eller att hantera förvarsöverföringen av miljontals liter LNG, står Coriolis-mätaren som den mest pålitliga vaktposten i vätskedynamikens värld. Med den kontinuerliga iterationen av avkänningsteknik och datorkraft kommer denna intelligenta enhet utan tvekan att spela en oersättlig roll i framtidens gröna fabriker och globala energiomställning.
