Varför blir en Vortex-flödesmätare instabil - eller till och med slutar fungera - efter installation?


Har du någonsin upplevt en virvelflödesmätare som visar dålig noggrannhet, stora signalfluktuationer eller till och med fullständig signalförlust efter installation?

I många fall är grundorsaken inte själva instrumentet, utan snarare felaktig dimensionering och installationsmetoder. Vortexflödesmätare är mycket känsliga för hastighetsprofil, flödesschema och rörkonfiguration. Små avvikelser i dessa detaljer kan leda till betydande mätfel.

Den här artikeln förklarar de viktigaste tekniska principerna bakom korrekt dimensionering, val av reducering och krav på raka rör, baserat på industristandarder och verifierad experimentell forskning.


1. Meters storlek för brett nedläggningsförhållande: varför diameterminskning ofta är nödvändig

För att uppnå en brett turndown-förhållande och säkerställa tillräcklig signalstyrka vid låga flödeshastigheter, är det vanlig ingenjörspraxis att minska flödesmätarens diameter i förhållande till rörledningen för att öka vätskehastigheten.

För hastighetsprofilberoende flödesmätare – som:

  • Vortex flödesmätare
  • Virvla (virvelprecession) flödesmätare
  • Elektromagnetiska flödesmätare

denna diametermatchning uppnås vanligtvis med användning av koncentriska reducerare .


Allmän dimensioneringsprincip

  • I de flesta applikationer är flödesmätarens nominella diameter ska vara lika med eller mindre än rördiametern .
  • För vortex flowmeters, the calculated meter size is often en till två nominella storlekar mindre än rörledningen.

Exempel

  • Rörledning: 8" (DN200)
  • Vortexflödesmätare: 4" (DN100)

I särskilda fall — som t.ex oljeförvaringsöverföring eller lågflödesmätning av kväve —Ännu större sänkningar kan tillämpas för att tillfredsställa extrema avvecklingskrav.

Men överdimensionering är fortfarande ett vanligt problem. I flera projekt valdes vortexflödesmätare för stor , vilket resulterar i:

  • Otillräcklig hastighet under normal drift
  • Drift utanför det effektiva mätområdet
  • Allvarlig signalinstabilitet efter idrifttagning

Fallanteckning:

För nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

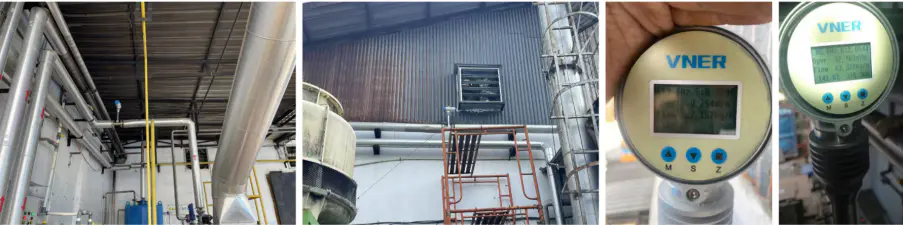

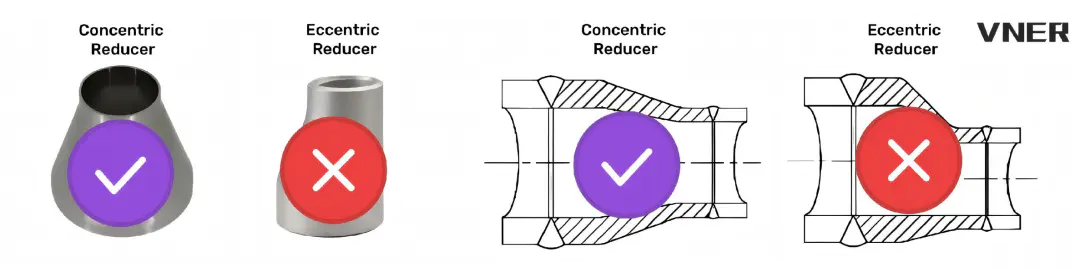

2.Reducer Val: Använd alltid koncentriska reducerare

Närhelst minskning eller expansion av rördiameter krävs i virvelflödesmätare:

Koncentriska reducerare måste användas.

Excentriska reducerare skapar asymmetriska hastighetsprofiler som avsevärt försämrar mätnoggrannheten i hastighetskänsliga instrument.

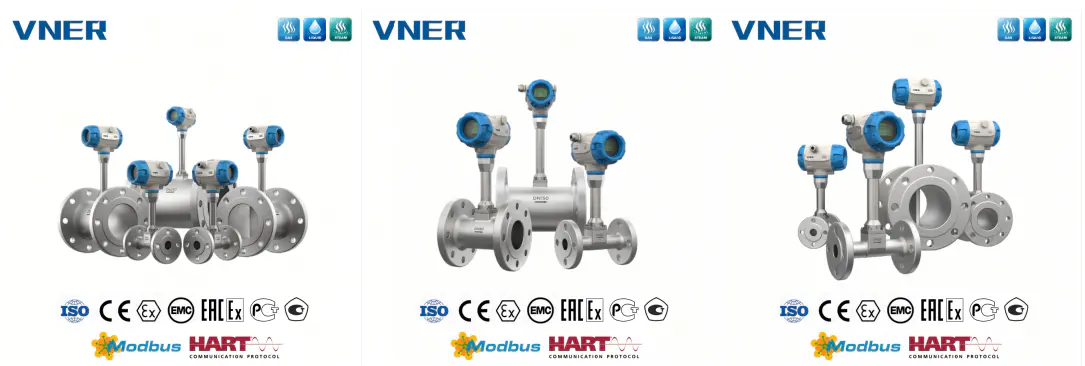

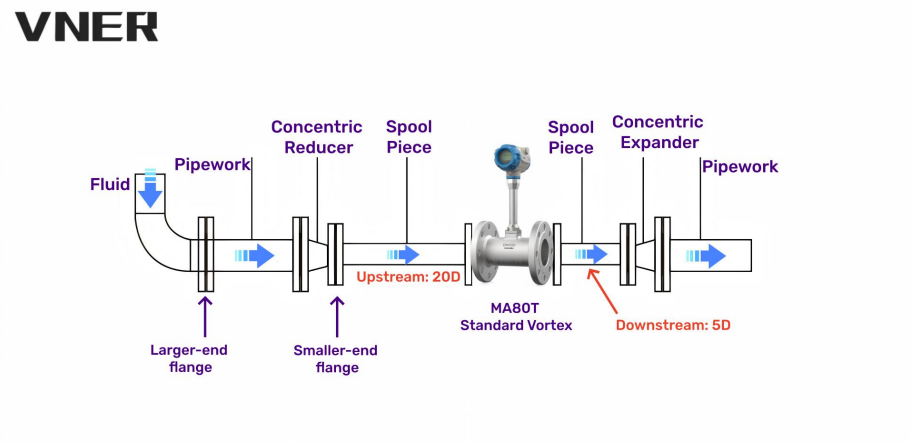

3. Krav på rakt rör för installationer med reducerad diameter

Reducer Geometri Krav


För att minimera flödesförvrängning:

  • Den reduktionens konvinkel α bör inte överstiga 15°
  • Under detta tillstånd kan reduceringen behandlas som en del av den raka rörlängden

Båda uppströms och nedströms reducerare måste vara koncentriska, gradvisa reducerare.


4. Minsta krav på uppströms rak längd (typiska värden)



Uppströms störningstyp

Allmänt erforderlig rak längd

Inga störningar

15D

Koncentrisk reducering

15D

Koncentrisk expanderare

18D

Enkel 90° armbåge

20D

Två 90° armbågar (samma plan)

25D

Två 90° armbågar (olika plan)

40D

Ventil

50D

D = invändig rördiameter


5.Allmänna installationsvillkor för Vortex-flödesmätare


En korrekt installerad virvelflödesmätare bör uppfylla följande villkor:

a) Installerad horisontellt eller vertikalt (för vätskor: flödesriktning botten till topp) i ett rör som matchar den nominella diametern

b) Adekvata, fria uppströms och nedströms raka rörlängder enligt specificerade

c) Koaxial inriktning med rörledningen; packningar får inte tränga in i flödet

d) Flersektionsrör måste förbli raka med minimal axelförskjutning

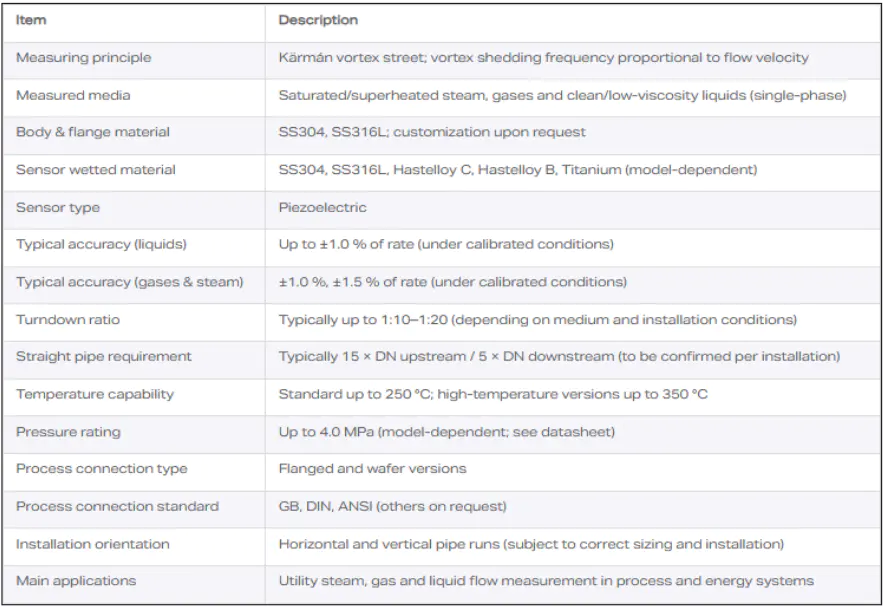

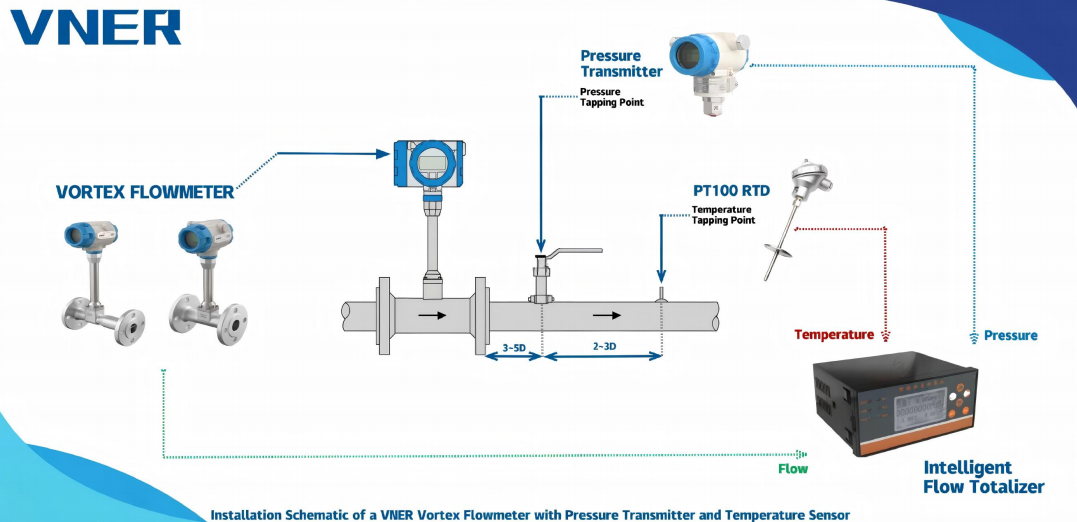

e) Temperaturmätning:

  • Gärna via inbyggd termobrunn
  • I annat fall, lokalisera sensorn 2–5D nedströms

f) Tryckmätning:

  • Gärna via inbyggd trycktappning
  • Annars, lokalisera tappning 2–7D nedströms

g) Inga ventiler eller bypassledningar inom de raka rörsektionerna

h) Inga flödesreglerventiler uppströms om mätaren

i) Om det finns gasbubblor eller föroreningar, installera separatorer eller filter uppströms raksträckan

6. Typiska raka rörlängder (stängd ledningsmätning)

Uppströms konfiguration

Uppströms Längd

Nedströms Längd

Koncentrisk reducering fully open gate valve

≥15D

≥5D

Enkel 90° armbåge

≥20D

≥5D

Två 90° armbågar (samma plan)

≥25D

≥5D

Två 90° armbågar (olika plan)

≥40D

≥5D


7. Ventilplacering och tvåfasflödesöverväganden

  • Undvik ventiler eller bypass nära flödesmätaren
  • Tryckreducerande ventiler kan orsaka fasändring nedströms
  • Tvåfasflöde (gas i vätska eller vätska i gas) måste undvikas
  • Använd gasavskiljare eller filter uppströms vid behov


8. Varför excentriska reduktionsmedel bör undvikas

Coriolis massflödesmätare och positiva deplacementmätare är oberoende av hastighetsprofilen.

Alla andra flödesmätare är hastighetsprofilberoende och kräver raka uppströms och nedströms rörlängder.

Viktig branschvägledning:

  • Installationskrav för differenstrycksanordningar ska följa ISO 5167-1
  • För other flowmeters, manufacturer installation guidelines must be strictly followed
  • Excenterreducerare stör kraftigt hastighetsprofilerna och bör inte användas nära hastighetsberoende mätare


9. Effekten av koncentriska reducerare på hastighetsprofilen (experimentellt bevis)

Experimentella studier utförda av TNO och Delft Hydraulics med hjälp av luft och vatten demonstrera:

  • En koncentrisk reducering med ett diameterförhållande D_meter / D_pipe ≈ 0,44 kan omvandla en asymmetrisk hastighetsprofil till en nästan symmetrisk (asymmetri < 2%)
  • Den downstream velocity profile resembles a hastighetsprofil av pluggtyp (PTVP)
  • Kl 5D nedströms , profilen förblir stabil över:
    Re = 50 000–250 000 (luft)
    Re = 20 000–500 000 (vatten)
  • Koncentriska reducerare eliminera inte virvel , särskilt det som orsakas av rumsliga böjningar
  • De-swirl-enheter kan kräva ≥6D längd , beroende på virvelstigning


Sammanfattning av resultat

  • Koncentriska reducerare significantly improve velocity symmetry
  • Deny do not remove swirl
  • Endast koncentriska reducerare ger denna fördel
  • Excentriska reducerare introducerar kraftig hastighetsförvrängning

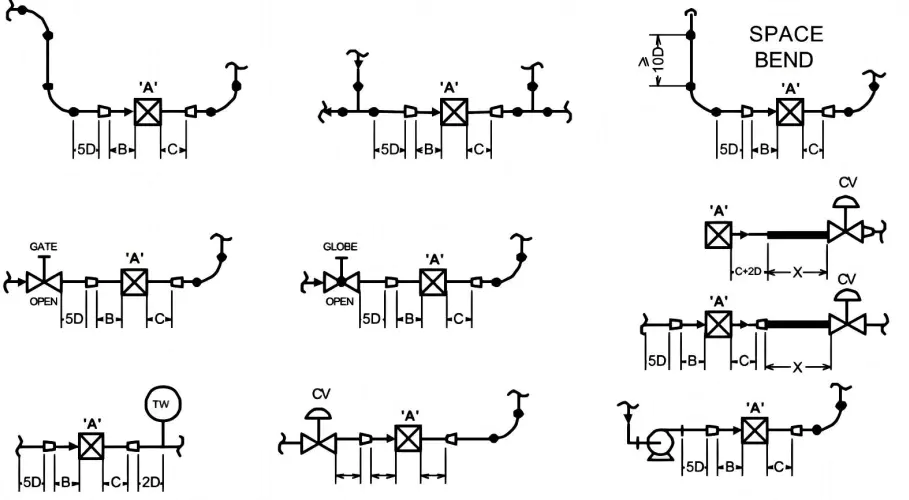

10. Krav på raka rör för installationer med reducerad diameter

(D_meter / D_pipe ≤ 0,7)

Mätartyp "A"

Uppströms "B"

Nedströms "C"

Ytterligare längd för nedströms reglerventil

Vortex

5 5 25

Swirl

3 1 25

Coriolis

N/A

N/A

30

Ultraljud

5 5

Se tillverkaren

Denrma

5 5 N/A

Elektromagnetisk

5 5

N/A


Final Engineering Takeaway

När en virvelflödesmätare underpresterar är orsaken sällan "instrumentkvalitet".

Oftare är det en problem på systemnivå involverar:

  • Felaktigt val av diameter
  • Felaktig reduktionstyp
  • Otillräcklig rak rörlängd
  • Förvrängd hastighetsprofil

Correct sizing koncentriska reducerare disciplined piping design är grunden för stabil, noggrann virvelflödesmätning.

Om du designar flödesfältet korrekt kommer instrumentet att göra sitt jobb.
