Varför är flödesmätaren för vätsketurbinen nödvändig för högprecisionsvätskemätning?

Inom området för precisionsvätskemätning är Flödesmätare för flytoche turbin fortfarande ett av de mest pålitliga och effektiva instrumenten för att hantera rena, lågviskösa vätskor. Den LWGY-serien vätsketurbinflödesmätare är ett bevis på denna tillförlitlighet, och erbjuder en kompakt design som kombinerar mekanisk robusthet med sofistikerad elektronisk avkänning. Denna flödesmätare är designad speciellt för industriella och kommersiella system och omvandlar vätskekinetisk energi till en mätbar rotationsfrekvens. Genom att fokusera på enkel konstruktion och höghastighetssvar, ger LWGY-serien en kostnadseffektiv men mycket exakt lösning för olika vätskeapplikationer, allt från vattenbehandling till raffinerad kemisk bearbetning.

Hur konverterar LWGY-serien flödeshastighet till rotationsdata?

Den centrala funktionella principen för Flödesmätare för flytande turbin är bedrägligt enkel men kräver exakt ingenjörskonst för att bibehålla noggrannheten. När vätska kommer in i mätaren konditioneras den först för att säkerställa en stabil flödesprofil innan den interagerar med de interna komponenterna.

Vilken roll har flödesriktaren och rotorenheten?

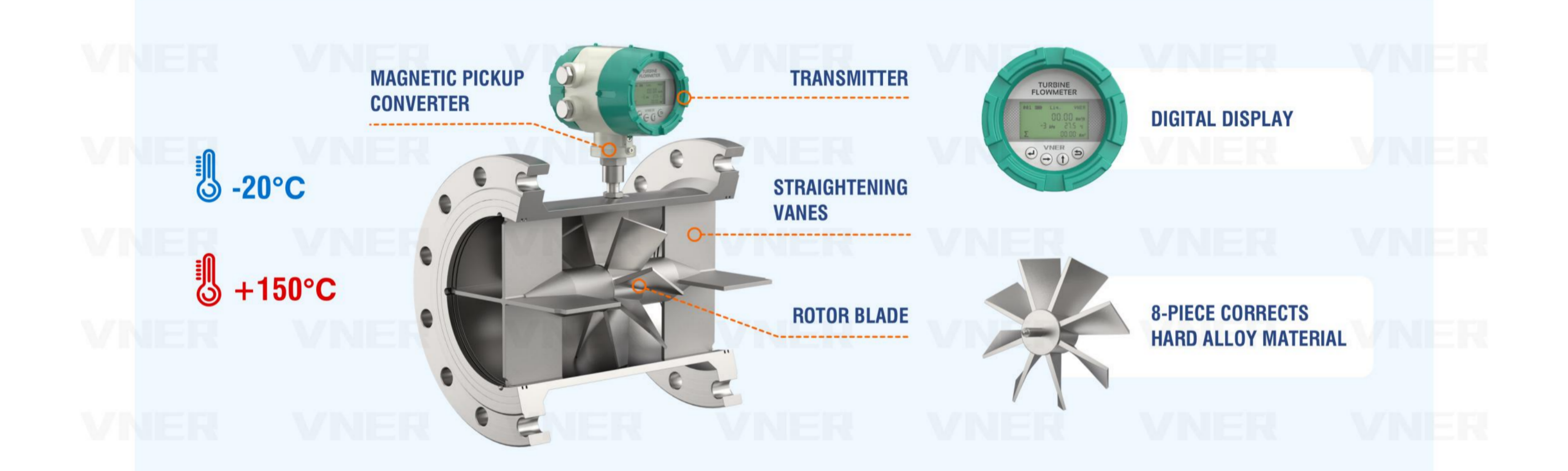

Processen börjar när vätskan passerar genom en integrerad flödesriktare . Denna komponent är kritisk eftersom den eliminerar turbulens och virvel som orsakas av uppströms rörböjar eller ventiler. När flödet har stabiliserats passerar det över turbinrotor . Vinkeln på rotorbladen är utformad så att vätskans hastighet tvingar turbinen att snurra. På grund av de precisionsbearbetade lagren och lättviktsrotorn blir rotorhastigheten direkt proportionell mot volymetrisk flödeshastighet . Detta linjära förhållande är vad som tillåter Flödesmätare för flytande turbin för att bibehålla en så hög noggrannhet över hela sitt driftsområde.

Hur upptäcker pickupsensorn exakta bladpassager?

För att översätta mekanisk rotation till en elektrisk utgång använder LWGY-serien en högkänslighet pickup sensor . När turbinen roterar passerar bladen av rostfritt stål genom det magnetiska fältet som genereras av sensorn placerad på utsidan av flödeskroppen. Varje gång ett blad passerar sensorn genereras en puls. Det resulterande pulssignal har en frekvens som är direkt proportionell mot flödeshastigheten. Denna digitala utgång kan skickas direkt till en lokal display, en PLC eller en batchkontroller för realtidsövervakning och dataloggning.

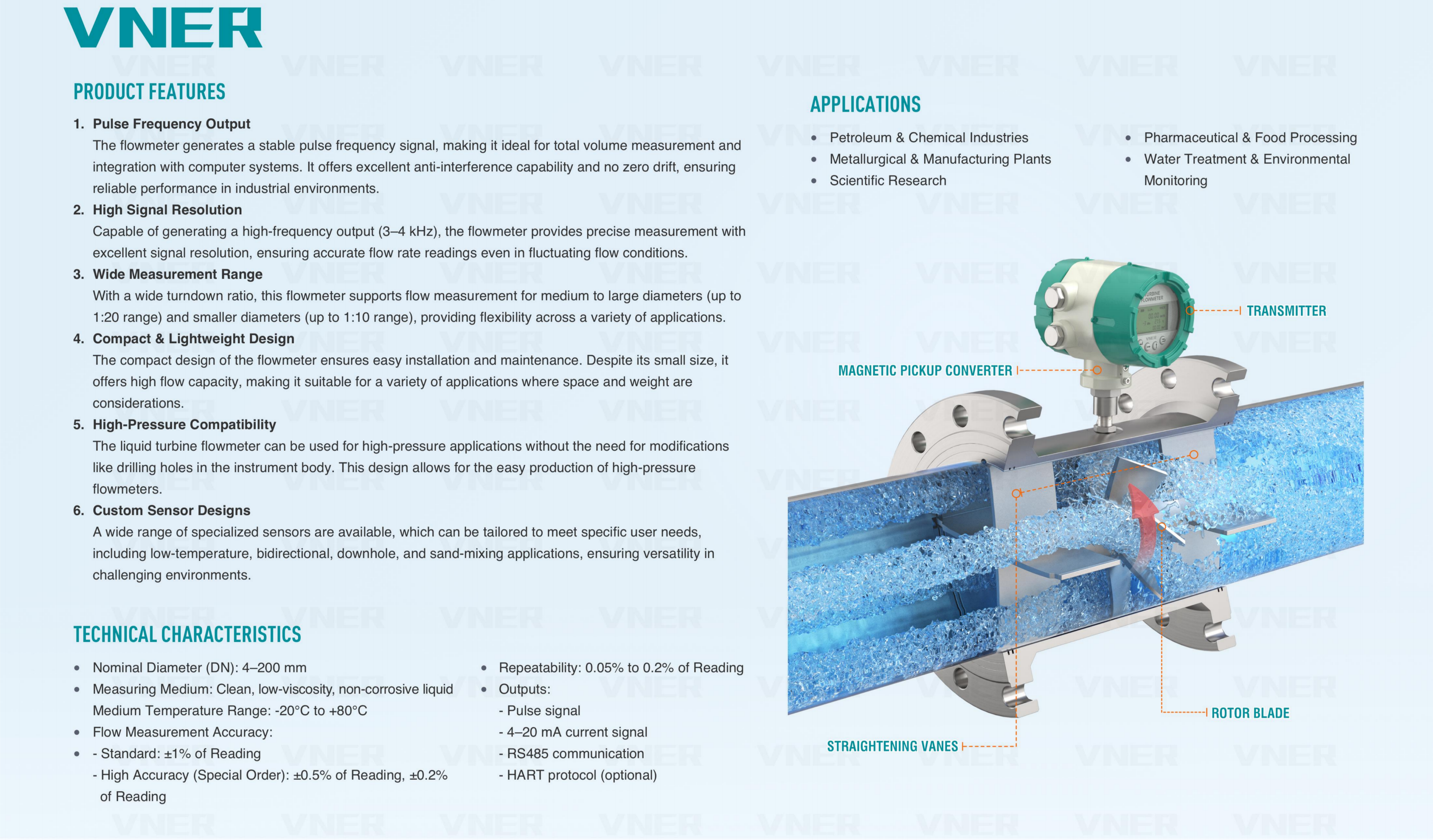

Vilka är de primära tekniska specifikationerna för LWGY-serien?

För att hjälpa till med systemintegration och val av hårdvara beskriver följande tabell de grundläggande egenskaperna hos LWGY-serien vätsketurbinflödesmätare :

Varför är LWGY-serien lämpad för doserings- och dispenseringsapplikationer?

I många industriella processer är förmågan att snabbt och repeterbart mäta en specifik volym vätska viktigare än att övervaka kontinuerligt flöde. Den Flödesmätare för flytande turbin utmärker sig i dessa "Batching"-scenarier på grund av dess unika fysiska egenskaper.

Förbättrar den snabba svarstiden dispenseringsnoggrannheten?

En av de framstående funktionerna i LWGY-serien är dess lågtröghetsrotor. Till skillnad från tyngre deplacementmätare, turbinrotorn i denna Flödesmätare för flytande turbin accelererar och bromsar nästan omedelbart med vätskeflödet. Denna "snabba respons" är avgörande för dispensering applikationer där ventiler öppnar och stänger snabbt. Om en mätare har en långsam svarstid, kan den missa den initiala "slumpen" av vätska eller fortsätta att räkna efter att ventilen har stängts, vilket leder till kumulativa fel. LWGY ser till att varje droppe redovisas från början till slut.

Hur gynnar utmärkt repeterbarhet kvalitetskontroll?

I kemisk blandning eller farmaceutisk "batching" är konsistens det primära mått på framgång. Den Flödesmätare för flytande turbin erbjudanden utmärkt repeterbarhet , typiskt inom 0,05 % till 0,2 %. Detta innebär att om samma volym vätska passerar genom mätaren flera gånger under samma förhållanden, kommer uteffekten att förbli praktiskt taget identisk. För industriella operatörer förenklar denna tillförlitlighet kvalitetskontrollen och säkerställer att produktformuleringarna förblir konsekventa under tusentals cykler.

Kan flödesmätaren för flytande turbiner tåla högtrycksindustrimiljöer?

Medan de interna mekanismerna är tillräckligt känsliga för att upptäcka låga flödeshastigheter, är det externa höljet på den Flödesmätare för flytande turbin är byggd för hållbarhet. Den LWGY-serien är designad för att trivas i krävande mekaniska miljöer.

Är den robusta mekaniska konstruktionen kapabel att hantera högt tryck?

Tillverkad av högkvalitativt rostfritt stål (304 eller 316L), LWGY-serien har en robust mekanisk design som tål betydande linjetryck. Detta högtrycksförmåga gör det till ett föredraget val för hydrauliska testställ, oljeinsprutning av vatten och högtrycksrengöringssystem. Mätarens förmåga att bibehålla sin strukturella integritet under tryck säkerställer att de inre spelrummen mellan rotorn och huset förblir konstanta, vilket förhindrar mätavdrift eller mekaniska fel under tryckspikar.

Varför är renlighet en förutsättning för turbinmätares livslängd?

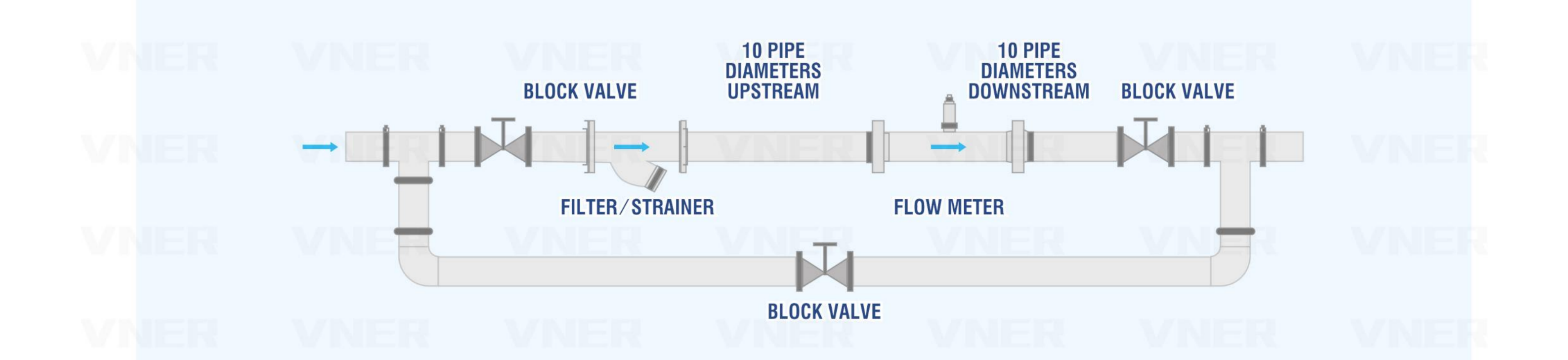

Det är viktigt att notera att Flödesmätare för flytande turbin är speciellt utformad för media dvs ren och fri från stora partiklar eller fibröst innehåll . Eftersom turbinen snurrar med höga hastigheter på precisionslager, kan allt fast skräp orsaka nötning eller till och med blockera rotorn. I system där vätskan kan innehålla enstaka partiklar, är installationen av en 20-40 mesh sil uppströms en standardrekommendation för att skydda LWGY interna och förlänger enhetens livslängd.

Hur gynnar låg vikt och kompakt konstruktion systemdesign?

Moderna industriella medar och portabla mätenheter kräver komponenter som är både kraftfulla och bärbara. Den Flödesmätare för flytande turbin uppfyller dessa krav perfekt.

Förenklar den kompakta formfaktorn eftermontering?

Den LWGY-serien kännetecknas av sin kompakt and låg vikt design. Jämfört med skrymmande elektromagnetiska flödesmätare eller tunga coriolismätare kan turbinmätaren installeras i täta rörkonfigurationer utan behov av tunga stödkonsoler. Detta gör det särskilt attraktivt för "General Purpose Liquid Metering" där en befintlig rörlayout inte enkelt kan modifieras. De flänsade eller gängade anslutningarna möjliggör snabb installation och borttagning under underhållsperioder.

Vad gör den här mätaren till en kostnadseffektiv lösning för allmän mätning?

Genom att fokusera på en strömlinjeformad mekanisk design, Flödesmätare för flytande turbin ger en hög prestandanivå till ett lägre pris än många alternativa tekniker. För "General-Purpose Liquid Metering" i kommersiella byggnader – som övervakning av kylt vatten eller spårning av bränsleförbrukning – erbjuder LWGY-serien den nödvändiga noggrannheten utan den överdrivna kostnaden för mer komplexa specialiserade mätare. Dess enkelhet översätts också till användarvänlighet; den pickup sensor och lokal omvandlare är ofta plug-and-play, vilket kräver minimal kalibreringsansträngning för standardvätskor som vatten eller diesel.

Hur utnyttjas pulssignalen för fjärrövervakning?

Den "Digital Native" nature of the Flödesmätare för flytande turbin output gör den mycket kompatibel med modern automation.

Kan signalen integreras i PLC- och SCADA-system?

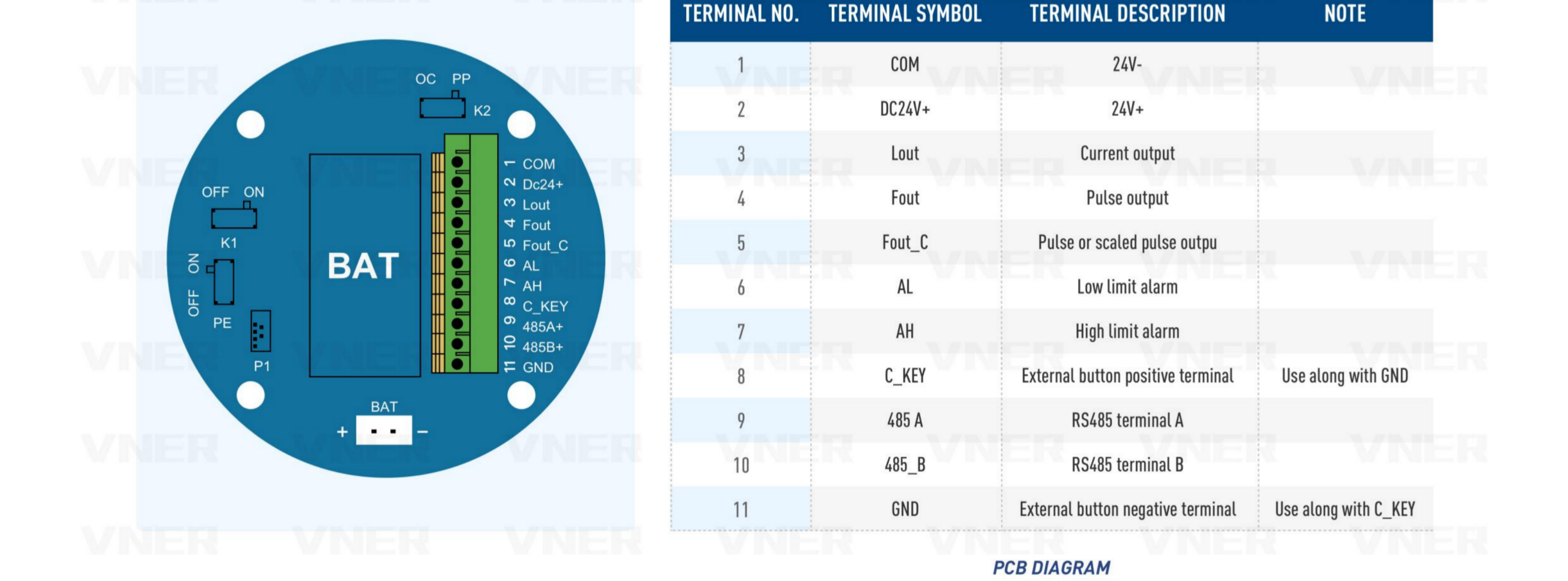

Den raw pulssignal genereras av LWGY är en ren fyrkantsvågsfrekvens som lätt kan tolkas av nästan vilken PLC som helst (Programmable Logic Controller). För anläggningar som går mot Industri 4.0 kan mätaren utrustas med en sändare som omvandlar denna puls till en 4-20mA analog signal eller en digital Modbus RS485-utgång. Detta tillåter volymetrisk flödeshastighet och totalt flöde som ska övervakas från ett centralt kontrollrum, vilket underlättar processjusteringar på avstånd och automatiserad lagerhantering.

Är lokal visning ett alternativ för fristående applikationer?

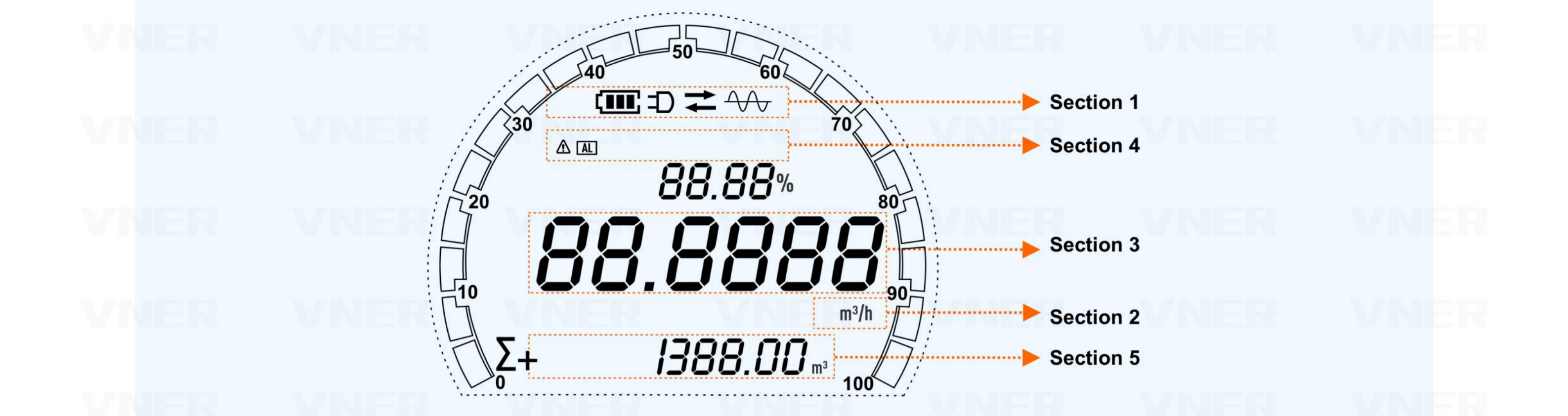

För applikationer där ett kontrollsystem inte finns, LWGY-serien kan förses med en batteridriven lokal integrator. Detta gör att operatörer kan läsa av flödeshastigheten och den totala volymen direkt vid mätpunkten. Oavsett om det används för att kontrollera effektiviteten hos en pump eller övervaka vattenförbrukningen för en specifik maskin Flödesmätare för flytande turbin ger tydliga, omedelbara data som är väsentliga för operativ transparens och resurshantering.
