Why is the Swirl Flowmeter the Preferred Solution for Precision Gas and Steam Measurement?

Inom det specialiserade området vätskedynamik, Virvelflödesmätare utmärker sig på grund av sin unika "virvelprecession"-princip, som erbjuder hög noggrannhet och ett brett turndown-förhållande. Införandet av SA80T-TP-serien representerar ett betydande steg framåt, som går bortom enkel volymetrisk mätning. Denna serie är den temperatur- och tryckkompenserade versionen av standard SA80T, speciellt utformad för att hantera komplexiteten med att mäta komprimerbara vätskor som ånga och industrigaser. Genom att integrera flera avkänningselement i en enda enhet förenklar det installationen samtidigt som tillförlitligheten hos de data som används för processkontroll och kostnadsfördelning förbättras drastiskt.

Hur uppnår SA80T-TP-serien överlägsen tryckkompensation?

En primär utmaning vid mätning av gaser och ånga är deras kompressibilitet; deras densitet ändras avsevärt med fluktuationer i temperatur och tryck. Den Tryckkompenserande virvelflödesmätare löser detta genom att utföra realtidsberäkningar.

Är den integrerade sensordesignen mer effektiv än externa sändare?

Baserat på samma högeffektiva virvelgenerator och sensordesign som standard SA80T, integrerar SA80T-TP inbyggd temperatur- och tryckmätning direkt i flödeskroppen. Traditionella inställningar kräver ofta separata trycktransmittrar och RTD:er (Resistance Temperature Detectors) installerade nedströms, vilket introducerar potentiella läckpunkter och ytterligare komplexitet i kabeldragningen. Den integrerade metoden med virvelflödesmätaren säkerställer att temperaturen och trycket mäts vid den exakta punkten där virvelfrekvensen detekteras, vilket leder till en mycket mer exakt densitetsberäkning i realtid.

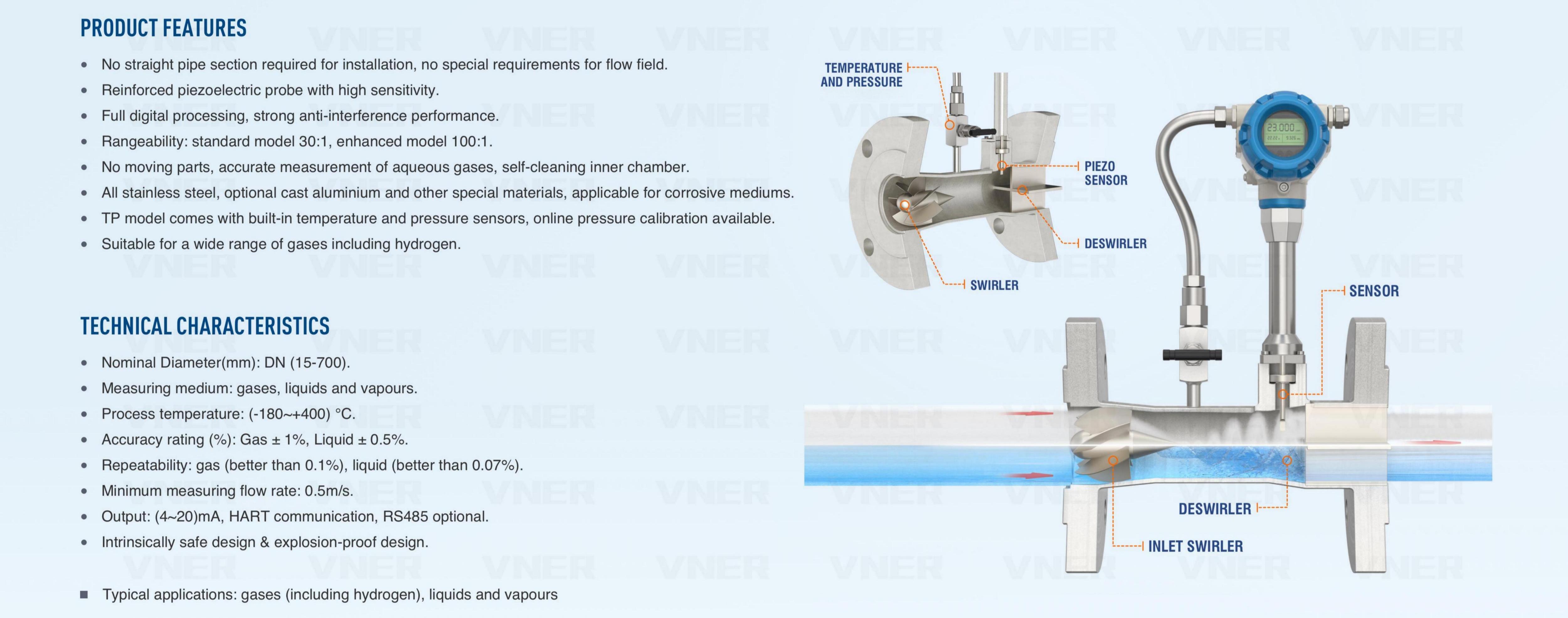

Vilka är de primära tekniska specifikationerna för SA80T-TP-serien?

För att förstå hur detta Virvelflödesmätare Jämfört med sina föregångare kan vi titta på de centrala funktionella parametrarna i följande tabell:

Varför är realtidsdensitetsberäkning avgörande för ång- och gasnät?

Vid energimätning är det ofta mindre viktigt att mäta "hur mycket utrymme vätskan tar upp" (volymflöde) än "hur mycket energi eller massa som förflyttas." Det är här som Virvelflödesmätare med integrerad kompensation blir oumbärlig.

Hur bearbetar omvandlaren multivariabelingångar?

Omvandlarenheten i SA80T-TP är "hjärnan" i systemet. Den tar frekvenssignalerna från virvelsensorn och kombinerar dem med data från de interna temperatur- och trycksensorerna. Med hjälp av förkonfigurerade mediaparametrar – såsom egenskaperna hos mättad ånga eller specifika gassammansättningar – tillämpar enheten termodynamiska standardkorrelationer för att beräkna vätskans momentana densitet. Detta gör att virvelflödesmätaren kan ge massflöde och standardvolymflödesutgångar tillsammans med det konventionella driftvolymflödet.

Kan SA80T-TP hantera både mättad och överhettad ånga?

Ångsystem är notoriskt svåra att övervaka eftersom ånga kan övergå mellan mättat och överhettat tillstånd beroende på pannans prestanda och rörisolering. SA80T-TP virvelflödesmätare är särskilt lämplig för dessa miljöer. Eftersom den kontinuerligt övervakar både temperatur och tryck, kan den bestämma ångans tillstånd och tillämpa rätt densitetstabeller. För mättad ånga, där temperatur och tryck är sammanlänkade, ger dubbelsensorinställningen en redundanskontroll som säkerställer noggrannhet även om en parameter fluktuerar oväntat.

Vad gör virvelflödesmätaren idealisk för energimätning och kostnadsfördelning?

Noggrannhet i "Energy Metering" är hörnstenen i industriell kostnadshantering. När fabriker delar en central panna eller tryckluftsanläggning beror exakt "Kostnadsfördelning" på flödesmätarens förmåga att normalisera data.

Hur förbättrar standardvolymflöde kostnadstransparensen?

Trycklufts- och gasnätverk upplever ofta tryckfall över långa rördragningar. En standard Virvelflödesmätare utan kompensation skulle rapportera olika volymer i början och slutet av röret, även om ingen gas gick förlorad. Den SA80T-TP konverterar alla avläsningar till "Standard volymflöde" (t.ex. Nm³/h eller SCFM), vilket hänvisar till ett fast referenstryck och temperatur. Detta säkerställer att varje avdelning eller hyresgäst faktureras baserat på den faktiska mängden gasmolekyler som förbrukas, oavsett lokala tryckfluktuationer.

Varför är "Vortex Precession"-principen i sig robust?

Virvelgeneratorn vid inloppet till Virvelflödesmätare tvingar den inkommande vätskan till en roterande rörelse. När vätskan kommer in i expansionssektionen utför mitten av virveln en gyroskopisk precession. Frekvensen av denna precession är direkt proportionell mot flödeshastigheten. Till skillnad från turbinmätare finns det inga rörliga delar som kan slitas ut eller fastna. Till skillnad från öppningsplattor finns det inga vassa kanter att erodera. Detta gör att SA80T-TP en lösning med lågt underhåll för höghastighetsånga och "smutsiga" industrigaser där andra sensorer kan misslyckas.

Hur säkerställer konfigurerade mediaparametrar applikationsmångsidighet?

Flexibiliteten hos SA80T-TP-serien ligger i dess mjukvarudrivna kompensationsmotor, som kan skräddarsys för den specifika vätskan i röret.

Vilka termodynamiska korrelationer används för noggrannhet?

Enheten använder industristandardformler för att säkerställa högsta grad av precision. Oavsett om det är IAPWS-IF97-tabellerna för vatten och ånga eller AGA/SGERG-standarderna för naturgas, Virvelflödesmätare utför dessa komplexa beräkningar internt. Användare konfigurerar helt enkelt mediaparametrarna under driftsättningen, och mätaren hanterar resten och håller sig inom de kalibrerade gränserna för de installerade sensorerna och de faktiska processförhållandena.

Kan SA80T-TP integreras i moderna processkontrollsystem?

I en modern smart fabrik fungerar Swirl Flowmeter som ett datanav. Eftersom den matar ut massflöde, temperatur och tryck kan den tillhandahålla tre uppsättningar data via ett enda digitalt gränssnitt (som HART-, Modbus- eller 4-20mA-signaler). Denna multivariabla utgång är väsentlig för sofistikerade "Process Control"-loopar. Till exempel, i en kemisk reaktor där en specifik massa gas krävs för en reaktion, tillhandahåller SA80T-TP det direkta massflödesvärdet, vilket eliminerar behovet för PLC:n att utföra externa kompensationsberäkningar, vilket minskar systemets latens och potentiella programmeringsfel.

Förenklar SA80T-TP installationen i begränsade utrymmen?

Utrymmet är ofta av största vikt i industriella grenrör och slädmonterad utrustning. Utformningen av SA80T-TP virvelflödesmätare adresserar dessa fysiska begränsningar direkt.

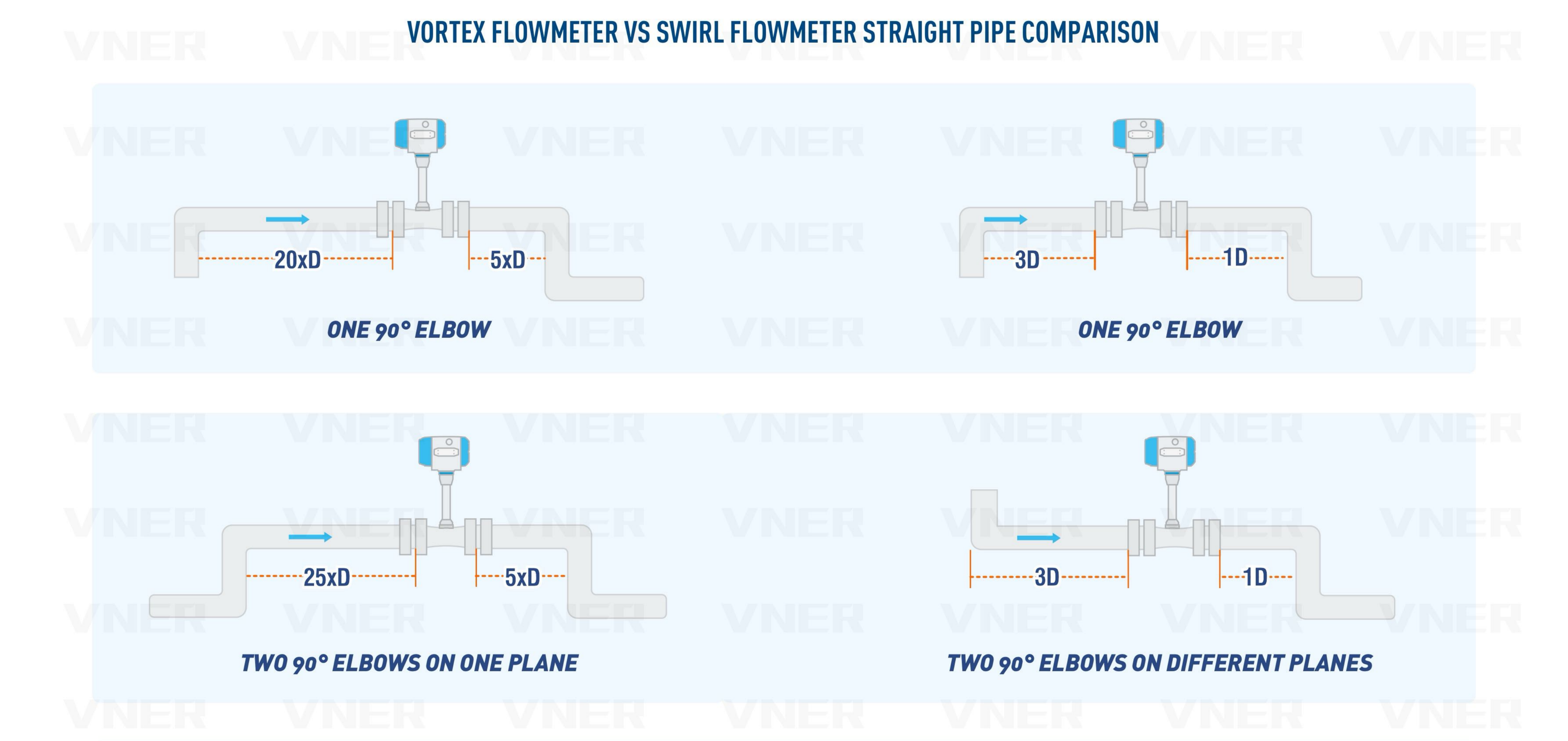

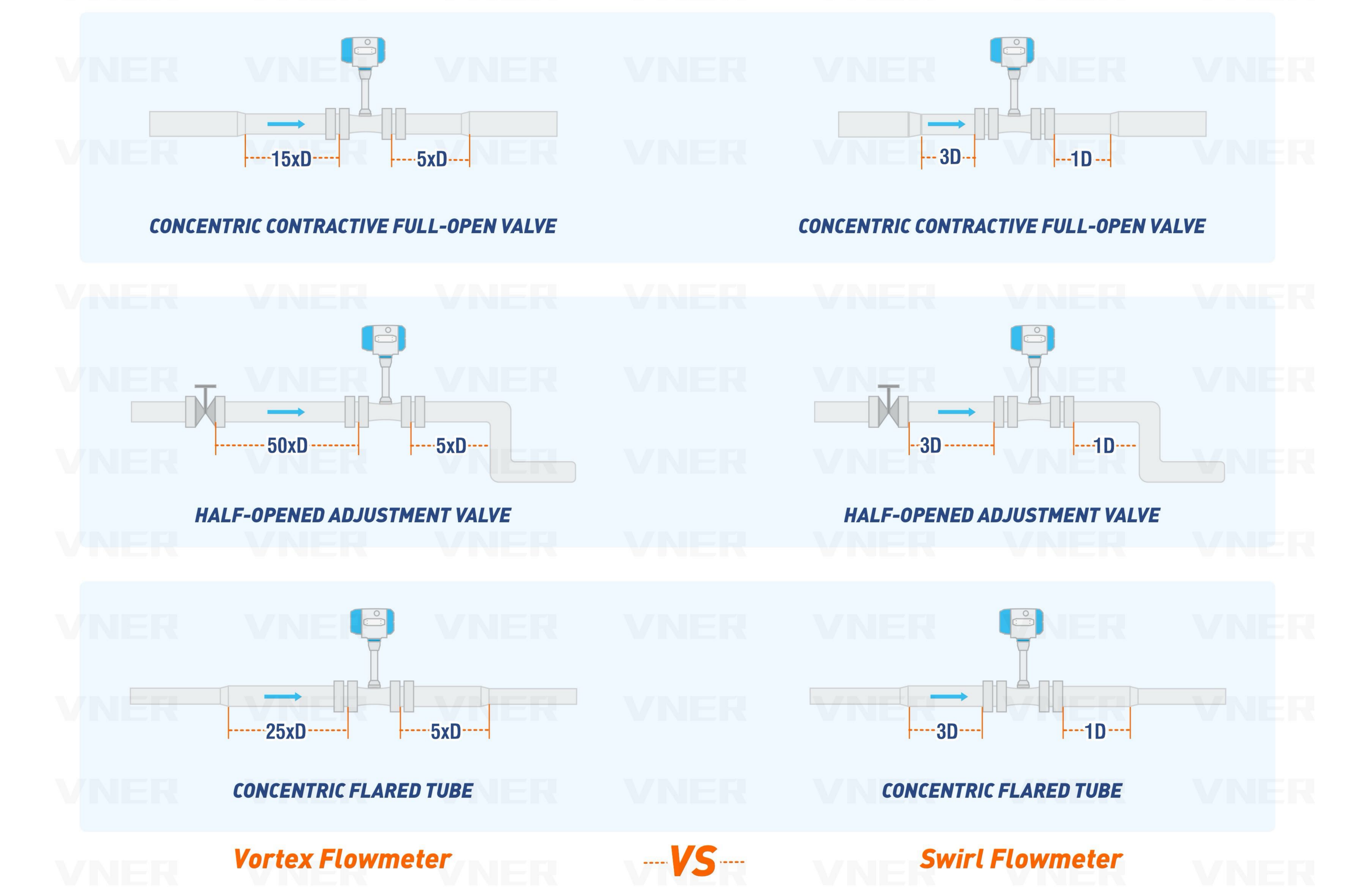

Är kravet på raka rördrag minskat?

Jämfört med standard vortexflödesmätare, Virvelflödesmätare är i allmänhet mindre känslig för uppströmsflödesstörningar eftersom virvelgeneratorn effektivt "omprofilerar" vätskehastigheten när den kommer in i mätaren. När man kombinerar detta med de integrerade temperatur- och trycksensorerna minskas "fotavtrycket" av mätpunkten drastiskt. Det finns inget behov av extra raka rörsektioner för att rymma separata tryck- eller temperaturuttag, vilket gör att SA80T-TP ett utmärkt val för eftermontering i befintliga trycklufts- eller ångledningar där utrymmet är begränsat.

Hur minskar inbyggd kompensation den totala ägandekostnaden?

Medan den ursprungliga köpeskillingen för en Tryckkompenserande virvelflödesmätare kan vara högre än en basvolymmätare, är "Total Cost of Ownership" ofta lägre. Genom att eliminera behovet av separata sensorer, specialiserad monteringsutrustning och ytterligare kablage, reduceras den totala installationskostnaden. Dessutom förhindrar den ökade noggrannheten i energibalans och kostnadsallokering "osynliga" förluster i ång- och gasnät, vilket ger en snabb avkastning på investeringen genom förbättrad effektivitet.
